🔟 தரம் 10 · அலகு 7
படங்களுக்கு ஓர் அறிமுகம்
★★★☆☆
வரைபடம்அளவுத்திட்டம்திசை
கைத்தொலைபேசியில் Google Maps-ஐத் திறந்து, "மீனாம்பாக்கம் சந்தைக்கு வழி காட்டு" என்று கேட்டிருப்பீர்கள். அந்தத் தெருவை, அதன் பெயரை, அருகிலுள்ள கட்டடங்களை, அதன் தூரத்தை — எல்லாவற்றையும் ஒரு சிறிய திரையில் படமாகக் காண்பிக்கிறது. அதுதான் படம் (map). படம் என்பது புவியின் ஒரு பகுதியை — அதன் மலை, ஆறு, வீதி, வீடு, காடு, வயல் — தட்டையான தாளில், சிறிய அளவில், குறியீடுகளால் குறித்துக் காட்டும் வரைபடம். வழி காட்டுவதற்கு மட்டுமல்ல — ஒரு நாட்டின் சனத்தொகை எங்கே குவிந்துள்ளது, மழை எங்கே அதிகம், விவசாயம் எங்கே நடக்கின்றது என்பதையும் படமே சொல்கிறது. இவ்வலகில் படம் என்றால் என்ன, அதன் வகைகள், அளவுத்திட்டம், திசைப்படுத்தல், குறியீடுகள் எல்லாவற்றையும் கற்போம் — அதனால் 1:50,000 இலங்கைப் படத்தை நீங்களாகவே வாசிக்கத் தொடங்கலாம்.
1. படம் என்றால் என்ன? — புவியைத் தாளில் கொண்டு வருதல்
புவியின் மேற்பரப்பு கோளப் பரப்பு (curved); தாள் தட்டையானது (flat). கோளமாக உள்ள புவியை அப்படியே ஒரு தாளில் வரைய முடியாது — சிறிது திரிபு (distortion) எப்போதும் இருக்கும். அதனாலேயே படம் வரைவதற்கான ஒரு முறையை நிலையியலாளர்கள் (cartographers) உருவாக்கினார்கள் — புவியின் ஒரு பகுதியை, ஒரு குறிப்பிட்ட அளவுத்திட்டத்தில், குறியீடுகள் மூலம், தட்டையான தாளில் காட்டும் முறையே படம்.
நான்கு விடயங்கள் சேர்ந்தால்தான் ஒரு வரைபடம் "படம்" ஆகும்:
- தட்டையான மேற்பரப்பு — தாள், திரை, அல்லது சுவர்.
- அளவுத்திட்டம் (scale) — உண்மை தூரம் தாளில் எவ்வளவாகச் சுருக்கப்பட்டுள்ளது.
- குறியீடுகளும் நிறங்களும் (symbols & colours) — உண்மையான பொருட்களைக் காட்ட.
- புவியின் மேற்பரப்பின் ஒரு பகுதியின் தகவல் — பௌதிக (மலை, ஆறு) அல்லது பண்பாட்டு (வீதி, பாடசாலை).

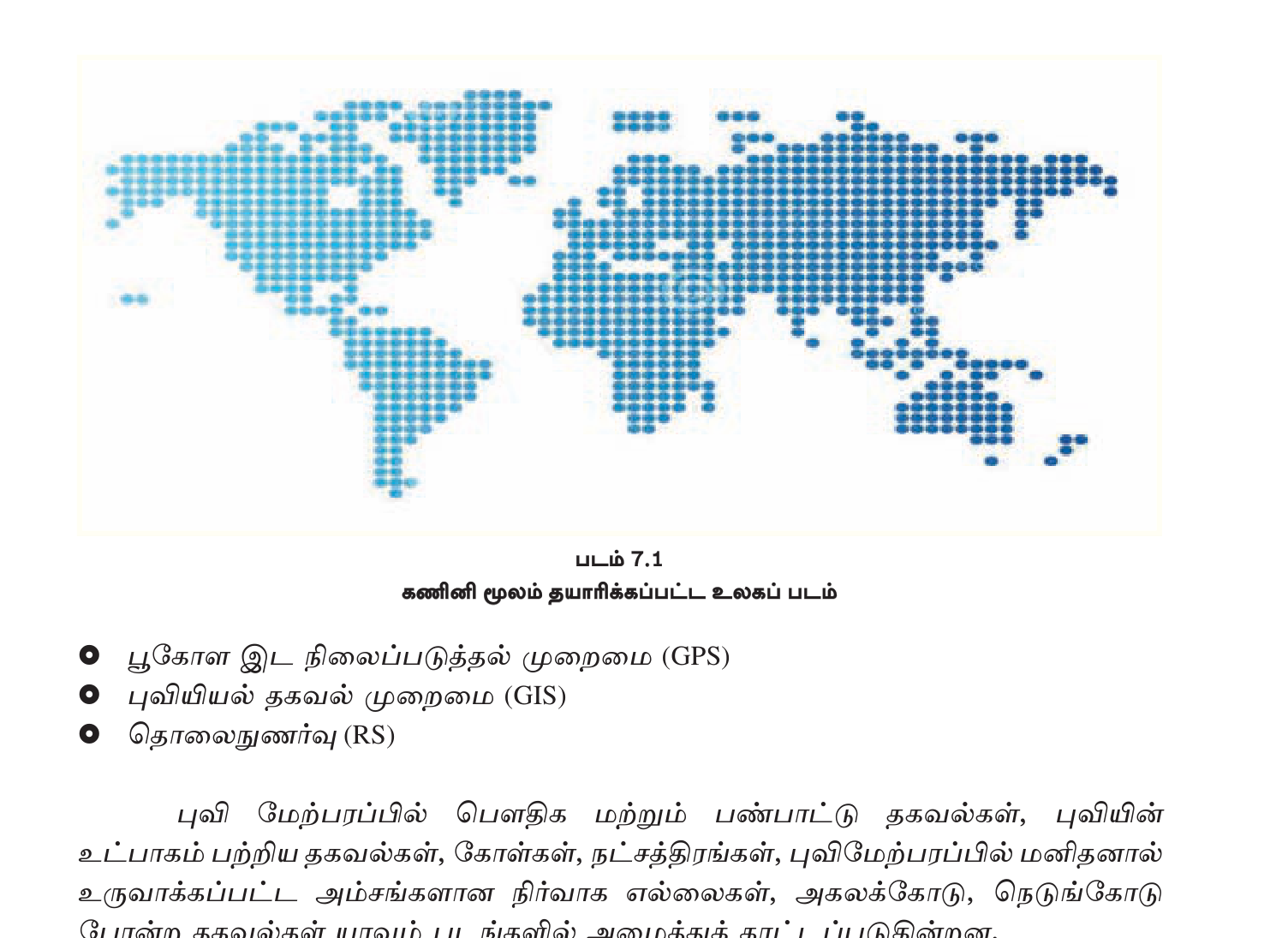

இக்காலத்தில் GPS (பூகோள இடநிலைப்படுத்தல் முறைமை), GIS (புவியியல் தகவல் முறைமை), தொலையுணர்வு (Remote Sensing) போன்ற கணினித் தொழில்நுட்பங்கள் படத் தயாரிப்பை மிகத் துல்லியமாக ஆக்கியுள்ளன. ஆனால் தொழில்நுட்பம் மாறினாலும், படத்தின் அடிப்படை — அளவுத்திட்டம், திசை, குறியீடு — மாறவில்லை. அதனை இன்று கற்போம்.
2. படம் இரண்டு வகை — கருப்பொருட் படம் vs. இடவிளக்கப் படம்
எல்லாப் படங்களும் ஒரே மாதிரியானவை அல்ல. எதைக் காட்ட வரையப்பட்டுள்ளது என்பதைப் பொறுத்தே ஒரு படம் இரண்டில் ஒரு வகையில் அமையும்:
(அ) கருப்பொருட் படங்கள் (Thematic maps)
ஒரே ஒரு குறிப்பிட்ட விடயம் பற்றிய தகவலை மட்டும் காட்டுவதே கருப்பொருட் படம். எடுத்துக்காட்டாக — "இலங்கையின் ஆண்டு மழைப்பொழிவு", "ஆபிரிக்காவின் தாவரத் தோற்றம்", "இலங்கையின் இனப் பரம்பல்" எனப் படத்தின் தலைப்பே அந்த விடயத்தைச் சொல்லும். மற்றத் தகவல்கள் — வீதி, மலை, கட்டடம் — அதில் காட்டப்படமாட்டா. ஒரே ஒரு செய்தியைத் தெளிவாகக் காட்டுவதே நோக்கம்.

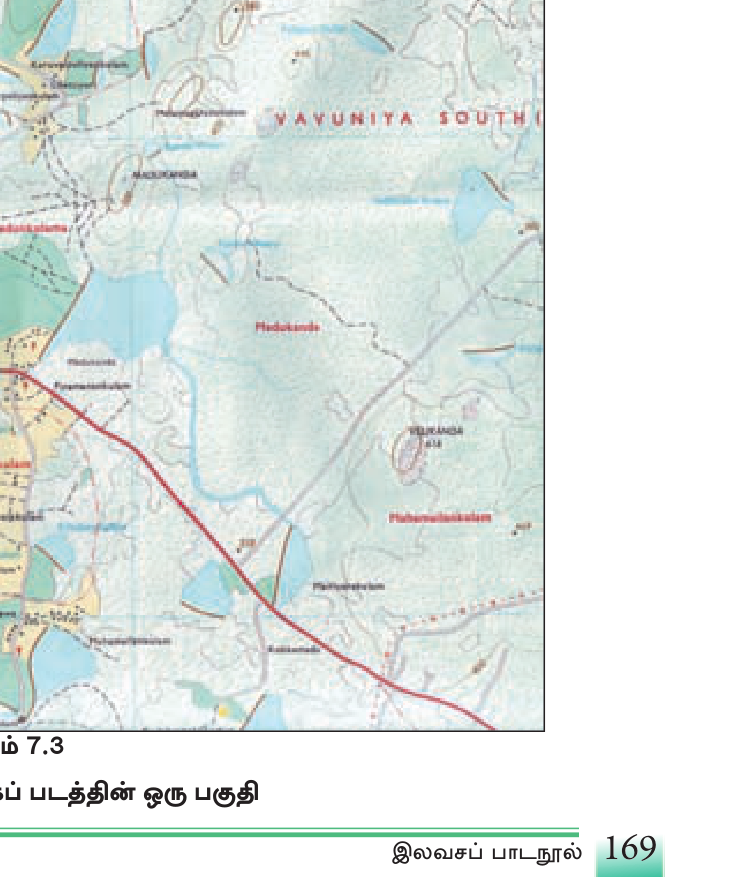

(ஆ) இடவிளக்கப் படங்கள் (Topographical maps)
இடவிளக்கப் படம் என்பது ஒரு குறிப்பிட்ட பிரதேசத்தில் காணப்படும் எல்லாவகையான பௌதிக மற்றும் பண்பாட்டு அம்சங்களையும் ஒன்றாகக் காட்டும் படம். மலை, ஆறு, காடு, வீதி, இரயில் பாதை, கோயில், பாடசாலை, கிராமம் — அத்தனையும் ஒரே படத்தில் வரும். இது நமக்கு "அந்த இடம் எப்படி இருக்கிறது" என்ற முழுமையான பார்வையைத் தருகிறது. இலங்கையின் 1:50,000 இடவிளக்கப் படம் இதற்கான மிகச் சிறந்த எடுத்துக்காட்டு — அதையே மிகுதி அலகில் ஆழமாகப் பார்க்கப் போகிறோம்.
⭐ பரீட்சைக் குறிப்பு
கருப்பொருட் படம் = ஒரு விடயம் மாத்திரம் (தலைப்பால் தெரியும்). இடவிளக்கப் படம் =
எல்லா பௌதிக + பண்பாட்டு அம்சங்களும். இரண்டையும் குழப்பாதே.

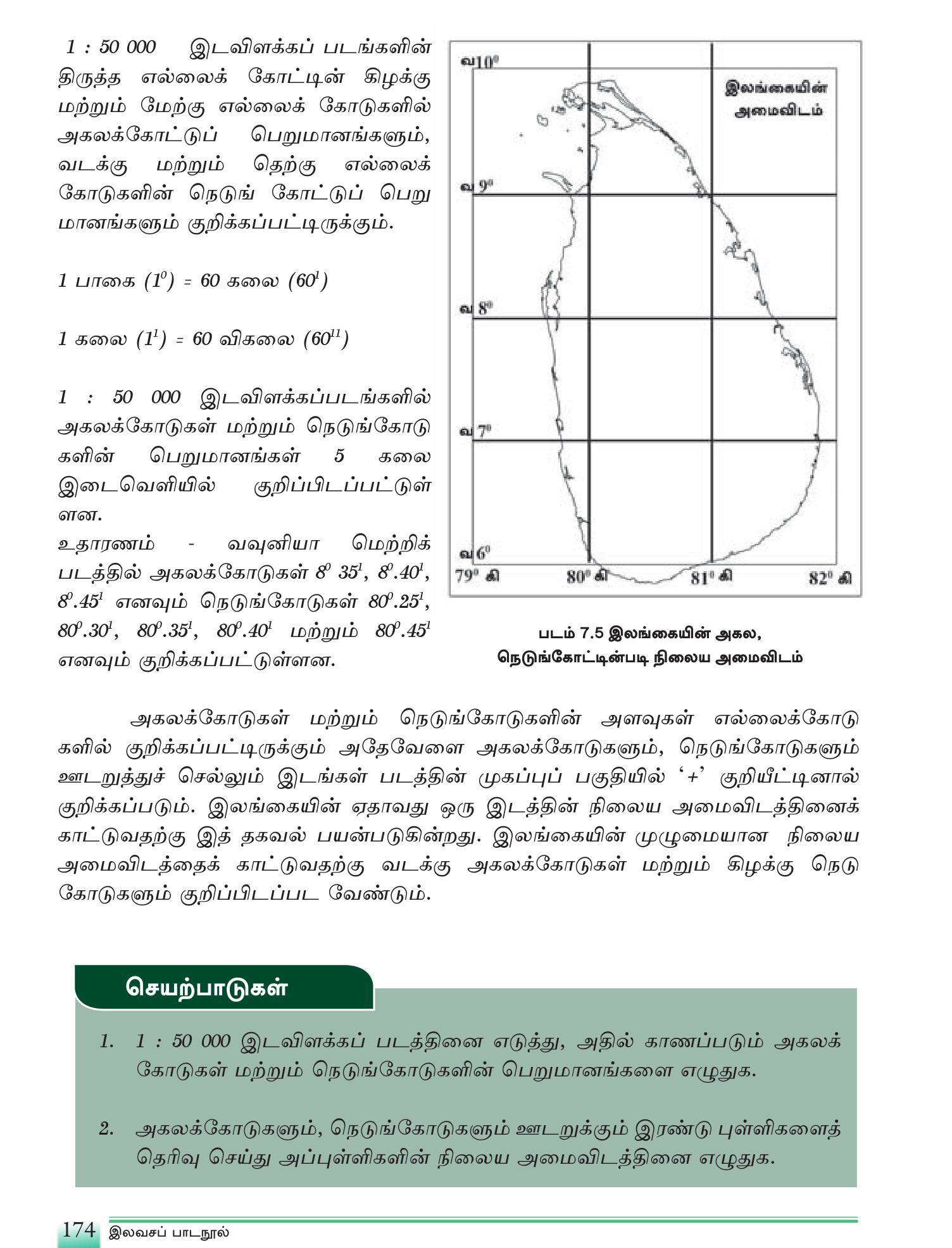

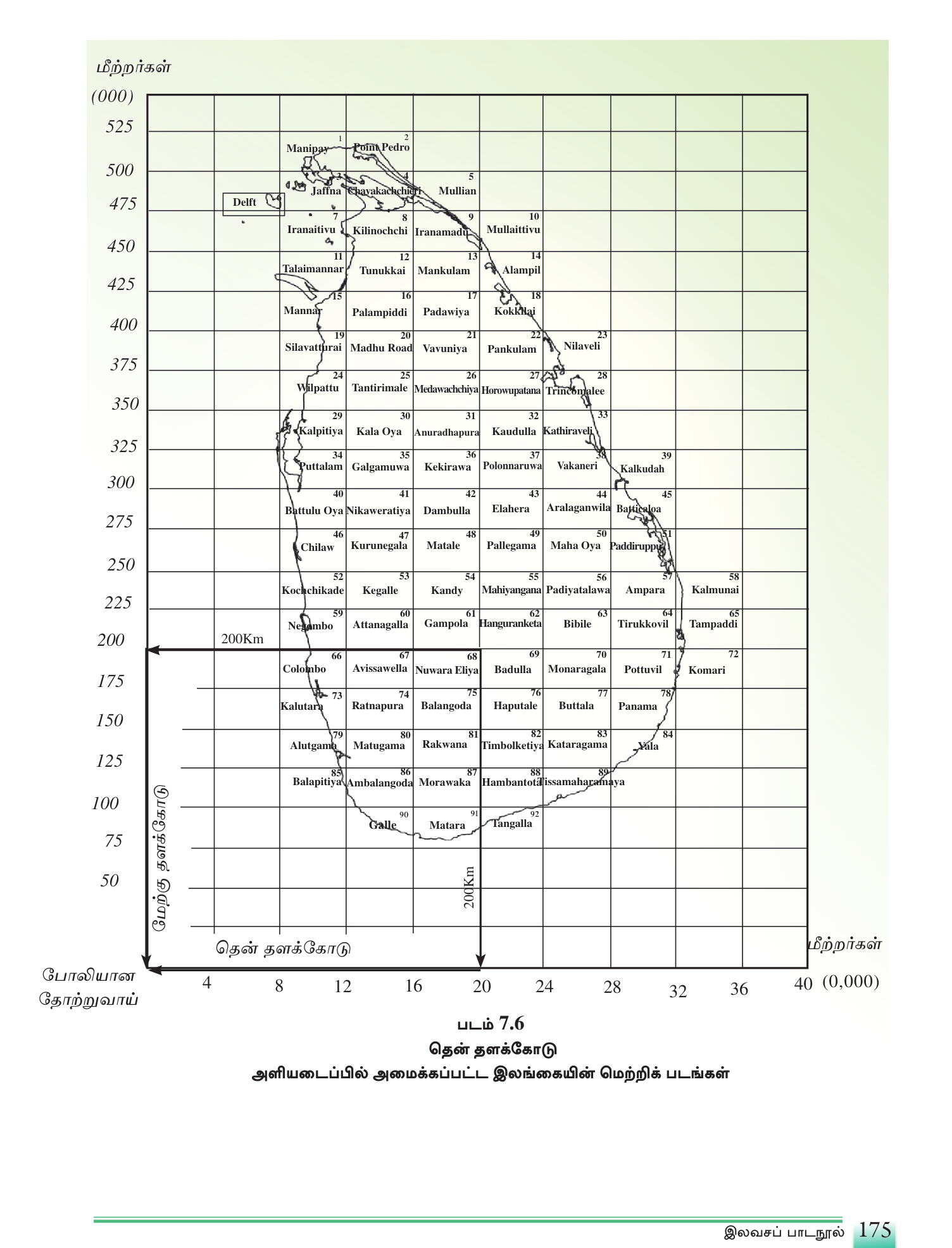

3. 1:50,000 இலங்கை இடவிளக்கப் படத் தொகுதி — நாட்டையே 92 துண்டுகளில்
இலங்கையின் முழுப் பரப்பும் (சுமார் 65,610 கி.மீ²) ஒரே ஒரு படத்தில் காட்டப்பட்டால், அது சுவர் அளவு பெரியதாக இருக்க வேண்டும்; இல்லையென்றால் ஒரு வீடு புள்ளி அளவாகச் சுருங்கிவிடும். அதனாலேயே இலங்கையை 5 கலை அகலம் × 5 கலை நீளம் கொண்ட 92 துண்டுகளாகப் பிரித்து, ஒவ்வொரு துண்டையும் ஒரு 1:50,000 அளவுத்திட்டப் படமாகத் தயாரித்துள்ளார்கள் — நாட்டின் முழுப் பரப்புக்கும் 92 படத் தாள்கள். கட்டடம், வீதி, ஆறு போன்ற நுணுக்கமான விவரம் வரை இவற்றில் காண முடியும்.
ஏன் "5 கலை"? புவியின் அட்சக் கோடுகள் (latitude) மற்றும் நெடுங்கோடுகள் (longitude) பாகைகளில் (degrees, °) அளக்கப்படுகின்றன; ஒரு பாகை மிகப் பெரிய தூரம் (~111 கி.மீ.). அதனை மேலும் நுணுக்க 1° = 60 கலை (60′) — அதனால் "5 கலை = 5/60 பாகை". இலங்கை வடக்கே 9° 51′ வரை, தெற்கே 5° 55′ வரை; கிழக்கே 81° 52′ வரை, மேற்கே 79° 42′ வரை. ஆகவே 5′ × 5′ துண்டுகளாகப் பிரித்தபோது கிட்டத்தட்ட 92 துண்டுகள் வந்தன.
⭐ பரீட்சைக் குறிப்பு
1° = 60′ (கலை); 1′ = 60″ (விகலை). ஒரு 1:50,000 படத் தாள் = 5′ × 5′ பரப்பு
(~9 கி.மீ × 9 கி.மீ.). இலங்கை மொத்தம் = 92 படத் தாள்கள்.

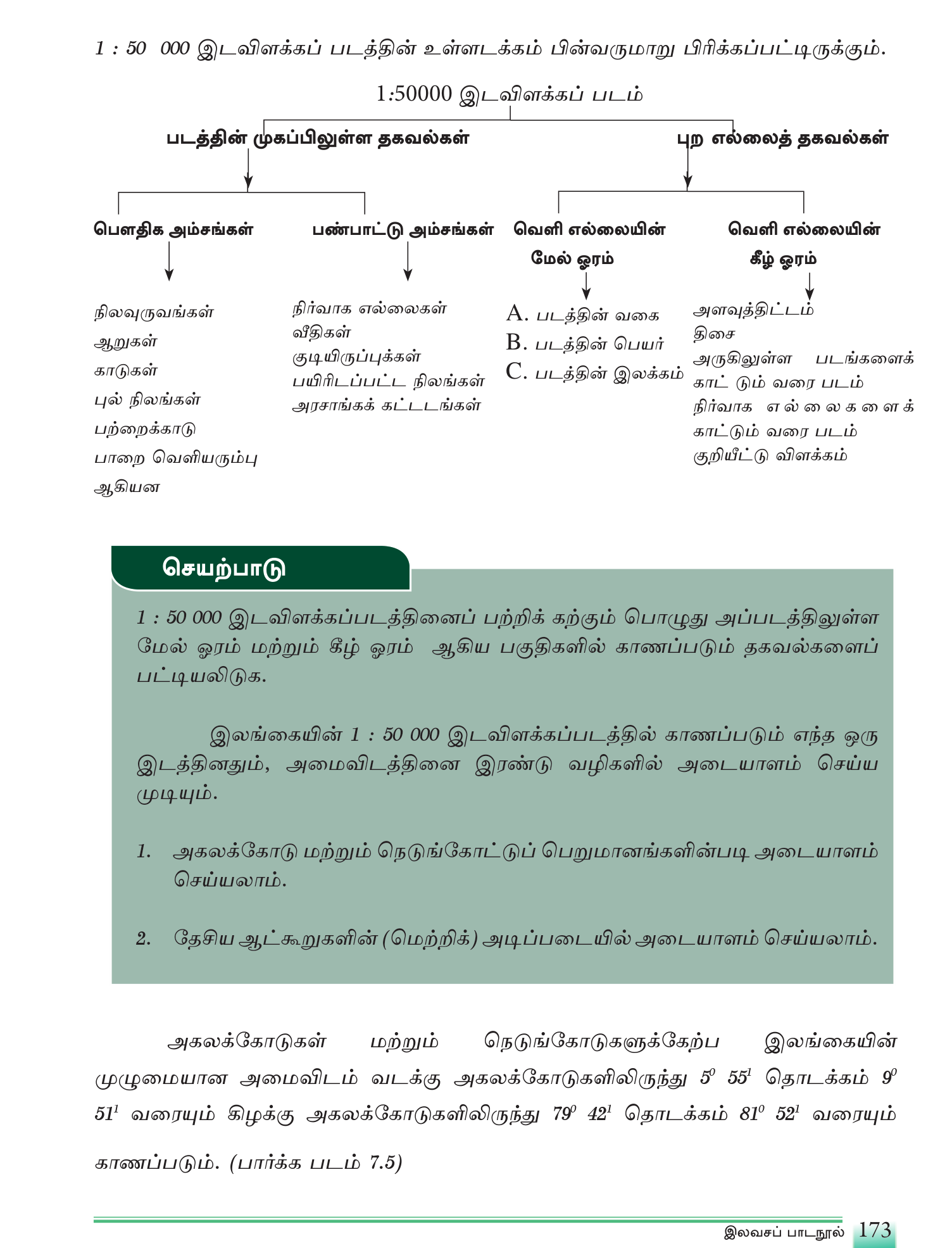

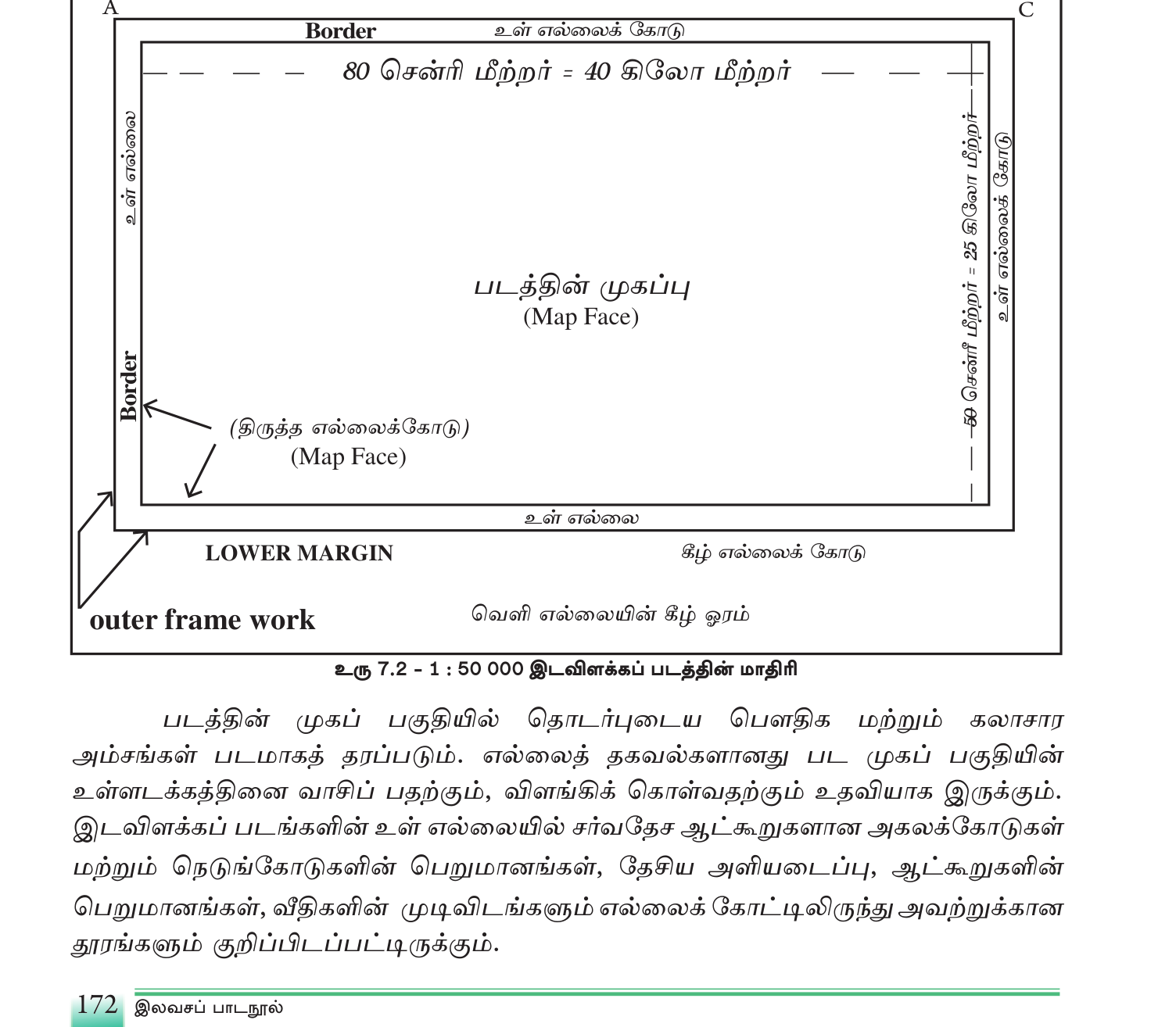

4. படத்தின் அமைப்பு — எல்லை, படமுகம், ஓரத் தகவல்கள்
1:50,000 படத் தாளை எடுத்துப் பார்த்தால், அது வெறுமனே மலை–ஆறு வரைபடம் மட்டும் அல்ல. தாளை மூன்று பகுதியாகப் பார்க்கலாம்:
- படமுகம் (Map Face) — நடுவிலுள்ள, உண்மை நிலப்படம் வரையப்படும் பகுதி. சுமார் 80 செ.மீ × 80 செ.மீ. (1:50,000 அளவுத்திட்டத்தில் 40 கி.மீ × 40 கி.மீ. இலங்கைப் பரப்புக்குச் சமம்).
- உள் எல்லை, வெளி எல்லை (inner/outer border) — படமுகத்தை சுற்றியுள்ள கோடுகள்.
- புற எல்லை (Periphery / outer margin) — படமுகத்திற்கும் வெளி எல்லைக்கும் இடைப்பட்ட பகுதி. படத் தலைப்பு, படத் தாள் இலக்கம், படத் தயாரிப்பு வருடம், அளவுத்திட்டம், குறியீட்டு விளக்கம் (Key), அயல் தாளின் தாள் இலக்கம், அட்சக்/நெடுங்கோட்டுப் பெறுமானம் எல்லாம் இங்கே.
படமுகத்தைச் சுற்றி இருக்கும் ஒவ்வொரு ஓரத்திற்கும் ஒரு பயன் உண்டு. மேல் ஓரத்தில் படத் தலைப்பு, தாள் இலக்கம்; வலது/இடது/கீழ் ஓரங்களில் அயல் தாள் இலக்கங்கள் (இந்தத் தாளுக்கு அடுத்து எந்த எண் தாள் என்று காட்ட); கீழ் ஓரத்தில் அளவுத்திட்டம், குறியீட்டு விளக்கம், நிறங்களின் பொருள், படம் தயாரிக்கப்பட்ட ஆண்டு, அச்சகம், மீதான தகவல். கீழ் ஓரப் பகுதி முழுவதையும் வாசிக்காமல் படத்தை வாசிக்க ஆரம்பிக்கக் கூடாது — இங்கேதான் அதன் "கட்டுரை" உள்ளது.
5. அளவுத்திட்டம் (Scale) — "1:50,000" என்றால் என்ன?
அளவுத்திட்டம் என்பது படத்தில் உள்ள தூரத்திற்கும் தரையில் உள்ள உண்மைத் தூரத்திற்கும் இடையிலான விகிதம். 1:50,000 என்றால் — "படத்தில் 1 அலகு = தரையில் 50,000 அலகுகள்". அலகு எதுவாக இருந்தாலும் சரி: 1 செ.மீ. = 50,000 செ.மீ. = 500 மீ. = 0.5 கி.மீ.; 1 அங்குலம் = 50,000 அங்குலம். அதனாலேயே "1:50,000 படத்தில் 2 செ.மீ. = தரையில் 1 கி.மீ." என்று சொல்கிறோம்.
அளவுத்திட்டம் மூன்று வடிவங்களில் காட்டப்படும்:
- வாக்கிய (Statement) வடிவம் — "ஒரு செ.மீ.-க்கு அரை கி.மீ."
- வகைக்குறிப் பின்னம் (Representative Fraction, R.F.) — 1:50,000 அல்லது 1/50,000.
- நேர்கோட்டு (Linear) அளவுத்திட்டம் — படத்தில் வரையப்பட்ட ஒரு கோடு; அதை அளந்து தூரம் கணிக்கலாம். நினைவில் வைக்க: படத்தை சிறிதாகவோ பெரிதாகவோ அச்சிட்டாலும் நேர்கோட்டு அளவுத்திட்டமும் அதே விகிதத்தில் சுருங்கும்/விரியும் — அதனால் இது மட்டுமே எப்போதும் சரியான தூரத்தைத் தரும்.
⭐ உதாரணம் — பரப்பு கணித்தல்
1:50,000 படத்தில் 1 செ.மீ² = ?
தரையில்: 1 செ.மீ. = 0.5 கி.மீ., அதனால் 1 செ.மீ² = 0.5 × 0.5 = 0.25 கி.மீ².
படத்தில் 2 செ.மீ × 3 செ.மீ. (= 6 செ.மீ²) = தரையில் 1 கி.மீ. × 1.5 கி.மீ. = 1.5 கி.மீ².
தரையில்: 1 செ.மீ. = 0.5 கி.மீ., அதனால் 1 செ.மீ² = 0.5 × 0.5 = 0.25 கி.மீ².
படத்தில் 2 செ.மீ × 3 செ.மீ. (= 6 செ.மீ²) = தரையில் 1 கி.மீ. × 1.5 கி.மீ. = 1.5 கி.மீ².

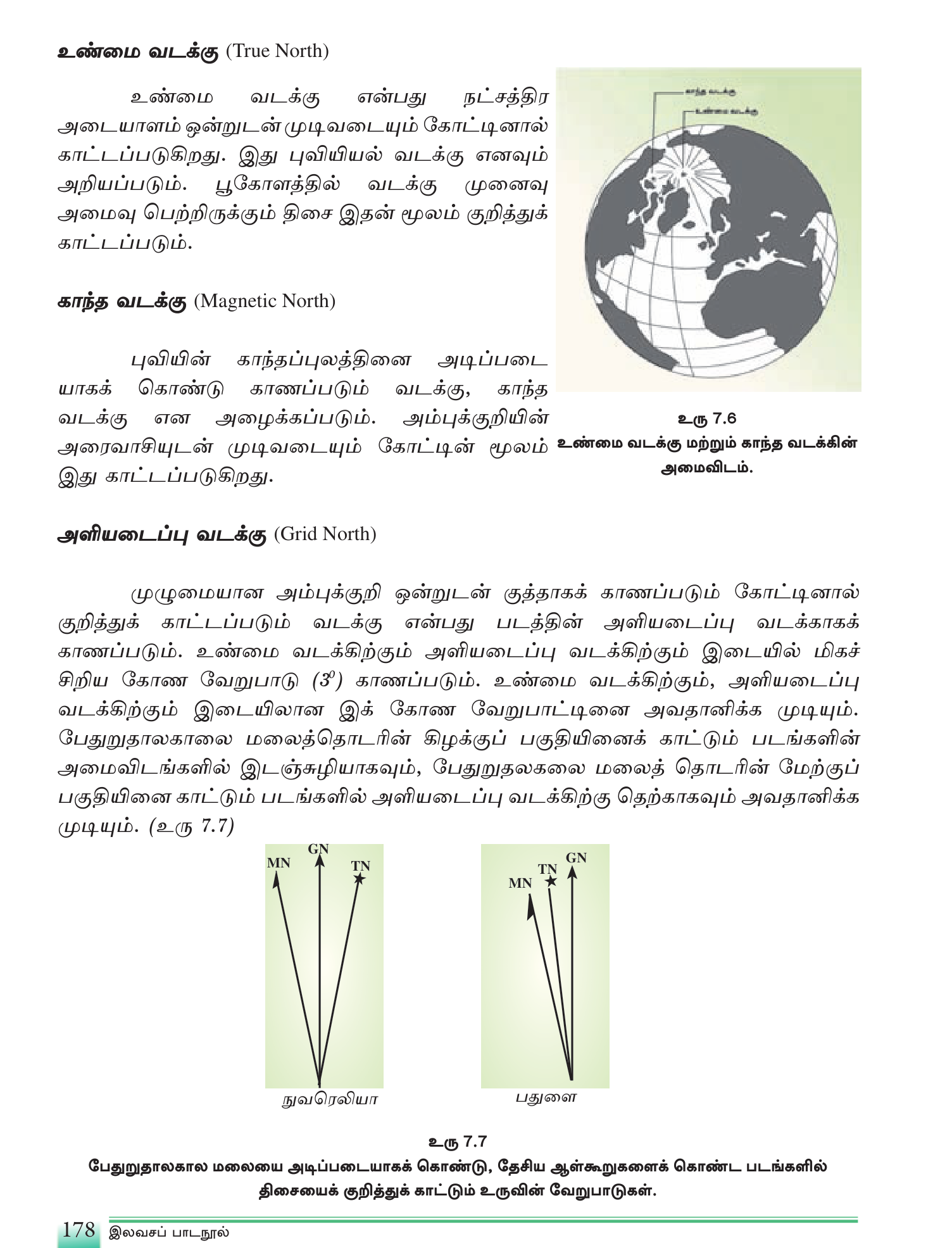

6. திசைப்படுத்தல் (Orienting) — வடக்கு எங்கே?
ஒரு படத்தை வாசிக்கும்போது முதலில் "வடக்கு எங்கே" என்று தெரிய வேண்டும். பெரும்பாலான படங்களில் மேற்பகுதியே வடக்கு — ஆனால் எப்போதும் அப்படியில்லை, அதனாலேயே வட திசைக் கணை (north arrow) படத்தில் வரையப்பட்டிருக்கும். இங்கே கொஞ்சம் சிக்கல் — "வடக்கு" என்பது மூன்று வகையான வடக்கு:
- உண்மை வடக்கு (True North, TN) — புவியின் சுழற்சி அச்சின் வடமுனை திசை (நட்சத்திர அடையாளம் — துருவ நட்சத்திரம்). புவியியல் "வடக்கு" என்பது இதுவே.
- காந்த வடக்கு (Magnetic North, MN) — புவியின் காந்தப் புலத்தின் வடமுனை — அம்புக்குறி (compass) காட்டும் வடக்கு. இது உண்மை வடக்கிலிருந்து சிறிது நகர்ந்துள்ளது; இலங்கையில் இக்காலத்தில் ~0° 30′ – 1°.
- அளியடைப்பு வடக்கு (Grid North, GN) — படத்தில் வரையப்பட்டுள்ள அளி (grid) கோடுகளின் வடக்கு திசை — உண்மை வடக்கிலிருந்து மிக மிக சிறிய கோணம் (சில விகலை) வேறுபடும்.
ஏன் மூன்று வடக்குகள் முக்கியம்? படத்தில் நாம் தூரத்தையும் திசையையும் அளியடைப்பு வடக்கின் அடிப்படையில் தான் அளக்கிறோம்; ஆனால் களத்தில் ஒரு அம்புக்குறியை எடுத்து நிற்கும்போது அது காந்த வடக்கையே காட்டும். இரண்டுக்கும் இடையே சிறிய கோணம் உண்டு — அதை சரிபண்ணாமல் வழி தேடினால், சில கி.மீ. பின் தவறிய இடத்திற்கே போய்விடுவீர்கள்.
7. குறியீட்டு விளக்கம் (The Key) — படத்தின் "அகராதி"
வீதிக்கு ஒரு கோடு, இரயில் பாதைக்கு வேறு கோடு, கோயிலுக்கு ஒரு குறியீடு, பாடசாலைக்கு வேறொன்று — இவற்றை எழுத்தில் எழுதினால் படம் முழுவதும் எழுத்துக் குவியலாகி விடும். அதனாலேயே ஒவ்வொரு அம்சத்திற்கும் ஒரு குறியீடு (symbol) அல்லது நிறம் கொடுக்கப்பட்டுள்ளது; அவற்றின் அர்த்தத்தை கீழ் ஓரத்தில் ஒரு "Key" (குறியீட்டு விளக்கம்) தருகிறது. படத்தை வாசிக்கும் முன், Key-ஐ ஒரு பார்வை பார்த்தே ஆக வேண்டும் — அதுவே படத்தின் அகராதி.
நிறங்களின் பொருள் (1:50,000 இலங்கைப் படத்தில்)
| நிறம் | எதைக் காட்டுகிறது |
|---|---|
| நீலம் | ஆறுகள், குளங்கள், கால்வாய்கள், கடல்கள் — எல்லா நீர் சார்ந்த அம்சங்களும். |
| மஞ்சள் | எல்லா வகையான வீட்டுத் தோட்டங்கள்; சிறு வீதிகள். |
| பச்சை | நெற்செய்கை வயல்கள், பயிர் நிலங்கள் — பச்சை குறியீடுகளால் ஒவ்வொரு பயிர் வகை குறிக்கப்படும். |
| சிவப்பு | பிரதான வீதிகள், நிர்வாக எல்லைகள், புகையிரத நிலையங்கள், பாடசாலைகள், நீதிமன்றங்கள் — பண்பாட்டு அம்சங்கள். |
| கறுப்பு | புகையிரதப் பாதை, பாறை வெளியேற்றம், பாதுகாக்கப்பட்ட காடுகளின் எல்லை, குடியிருப்புக்கள். |
| கபில (Brown) | குளங்களின் அணை, சமவுயரக் கோடுகள் (contour lines) — உயர நிலையைக் காட்ட. |
⭐ பரீட்சைக் குறிப்பு — நிற நினைவு
நீலம் = நீர்; பச்சை = பயிர் (நெல்); சிவப்பு = செயற்கை
(மனிதர் கட்டியவை); கபில = கண்ட உயரம் (contour). இவ்வரிசை மறக்காதே.
8. படத்தை வாசிக்கும் முறை — ஐந்து படிகள்
இனி உங்கள் கையில் ஒரு 1:50,000 படத் தாள் கிடைத்தால், எந்த வரிசையில் வாசிப்பது? பின்வரும் ஐந்து படிகள் — பரீட்சைக்கான முழுப் பதிலின் முதுகெலும்பு:
- தலைப்பும் தாள் இலக்கமும் — மேல் ஓரத்தில். எந்தப் பகுதி, எந்த எண் தாள்.
- அளவுத்திட்டம் — கீழ் ஓரத்தில். "1:50,000" + நேர்கோட்டு scale.
- அயல் தாள் இலக்கம் — வலது/இடது/மேல்/கீழ் ஓரங்களில். அந்தப் பகுதியின் தொடர்ச்சி எங்கே.
- குறியீட்டு விளக்கம் (Key) — கீழ் ஓரம். நிறம், கோடு, புள்ளி ஒவ்வொன்றும் எதை குறிக்கின்றது.
- அளி கோடுகளும் வடக்குக் கணையும் — Grid Lines + North Arrow. திசை, இடம்.
இவற்றை முதலில் பார்த்துவிட்டால், மட்டுமே படத்தின் உள்ளே — மலை, ஆறு, வீதி, கிராமம் — வாசிக்கத் தொடங்கலாம். முதலில் ஓரத்தை வாசி, பின் முகத்தை வாசி — இதே ஒழுங்கை மறந்துவிடாதீர்கள்.
⭐ பரீட்சைக் குறிப்புகள் — மறக்காதே
- படம் (Map) = புவியின் ஒரு பகுதியை தட்டையான தாளில், அளவுத்திட்டத்தில், குறியீடுகளால் காட்டுவது.
- இரண்டு வகை: கருப்பொருட் படம் (ஒரு விடயம் — தலைப்பால் தெரியும்) · இடவிளக்கப் படம் (எல்லா பௌதிக + பண்பாட்டு அம்சங்களும்).
- இலங்கை = 5′ × 5′ துண்டுகள் = 92 படத் தாள்கள் · ஒவ்வொரு தாள் = 1:50,000 அளவுத்திட்டம் · ~9 கி.மீ × 9 கி.மீ. பரப்பு · படமுகம் ~80 செ.மீ. × 80 செ.மீ.
- 1° = 60′ கலை; 1′ = 60″ விகலை. அட்சக் கோடுகள் = கிடைமட்டம்; நெடுங்கோடுகள் = செங்குத்து.
- 1:50,000 அர்த்தம்: படத்தில் 1 செ.மீ. = தரையில் 0.5 கி.மீ. = 500 மீ.; அல்லது 2 செ.மீ. = 1 கி.மீ.; 1 செ.மீ² = 0.25 கி.மீ².
- அளவுத்திட்ட வடிவம்: வாக்கிய · வகைக்குறிப் பின்னம் (1:50,000 = R.F.) · நேர்கோட்டு (படத்தை விரித்தாலும் சரியான தூரம்).
- மூன்று வடக்கு: உண்மை வடக்கு (TN — புவி அச்சு) · காந்த வடக்கு (MN — அம்புக்குறி) · அளியடைப்பு வடக்கு (GN — அளி கோடுகள்).
- நிறங்கள் (1:50,000): நீலம்=நீர் · மஞ்சள்=தோட்டம்/சிறு வீதி · பச்சை=பயிர்/நெல் · சிவப்பு=வீதி, பாடசாலை, நிர்வாக எல்லை · கறுப்பு=புகையிரதம், குடியிருப்பு · கபில=அணை, சமவுயரக் கோடு (contour).
- படத்தை வாசிக்கும் ஒழுங்கு: தலைப்பு → அளவுத்திட்டம் → அயல் தாள் இலக்கம் → Key → அளி கோடு + வடக்குக் கணை → முகம்.
- GPS, GIS, தொலையுணர்வு (RS) = நவீன படத் தயாரிப்புத் தொழில்நுட்பங்கள்.
⚠ மாணவர்கள் செய்யும் பொதுத் தவறுகள்
- கருப்பொருட் vs. இடவிளக்கப் குழப்பம் — தலைப்பு ஒரு விடயம் சொல்கிறதா? ஆம் = கருப்பொருட். எல்லாவகை அம்சங்களும் உள்ளனவா? ஆம் = இடவிளக்கப்.
- "1:50,000" = "50,000 செ.மீ. படத்தில்" என்று தவறாகப் புரிதல். படம் சிறியது, உண்மை பெரியது — 1 அலகு (படம்) = 50,000 அலகுகள் (உண்மை).
- 2 செ.மீ. = 1 கி.மீ. ⇒ 1 செ.மீ² = 1 கி.மீ² எனத் தவறு. சரியான விடை = 0.25 கி.மீ² (பரப்பு பக்கச் சதுரம்: 0.5 × 0.5).
- "வடக்கு" எல்லாம் ஒன்றே என நினைத்தல் — உண்மை / காந்த / அளியடைப்பு மூன்றும் வேறு.
- நிறக் குழப்பம்: சிவப்பு = வீதி (வீடு அல்ல); பச்சை = வயல் (காடு அல்ல, அது கறுப்பு எல்லை); நீலம் = நீர் மட்டுமே.
- 92 படத் தாள்கள் = 1:50,000 அளவில்; 1:10,000 / 1:100,000 படத் தாள்களின் எண்ணிக்கை வேறு.
- நேர்கோட்டு அளவுத்திட்டம் = படம் சுருங்கினாலும் சரியானது; R.F. + வாக்கியம் = படம் சுருங்கினால் தவறாகலாம்.
- "Key" வாசிக்காமல் படத்தை வாசிப்பது = அகராதி இல்லாத மொழியைப் படிப்பது போல.
✅ விரைவுச் சோதனை
முக்கியக் கருத்துக்களை உறுதிப்படுத்துங்கள். தவறான விடைகள் உங்கள் தவறுக் குறிப்பேட்டில் சேமிக்கப்படும்.
🖊 கட்டுரை வினாக்கள் (பகுதி II)
பரீட்சை வடிவில் கட்டமைப்பு வினாக்கள். முதலில் நீங்களே எழுதுங்கள்; பின்னர் மாதிரி விடையைத் திறந்து சரிபாருங்கள்.
1. \"படம்\" (Map) என்றால் என்ன? கருப்பொருட் படத்திற்கும் (Thematic Map) இடவிளக்கப் படத்திற்கும் (Topographic Map) இடையிலுள்ள வேறுபாட்டை விளக்குக. (8 புள்ளி)
விடைத் திட்டம் — சேர்க்க வேண்டிய புள்ளிகள்:
- படம் = புவியின் ஒரு பகுதியை தட்டையான தாளில் அளவுத்திட்டத்தில் குறியீடுகளால் காட்டுதல்.
- 4 முக்கிய கூறு: title + scale + symbols/key + direction.
- கருப்பொருட் = ஒரு குறிப்பிட்ட விடயம் (மழைவீழ்ச்சி, சனத்தொகை, வளம்).
- இடவிளக்கப் = எல்லா பௌதிக + பண்பாட்டு அம்சங்களும்.
- பயன்: கருப்பொருட் = research, decision-making; இடவிளக்கப் = field navigation, planning.
- எடுத்துக்காட்டு: world rice map = கருப்பொருட்; SL 1:50,000 sheet = இடவிளக்கப்.
படம் (Map) என்பது புவியின் ஒரு பகுதியை — அல்லது முழு புவியையும் — தட்டையான தாளில், ஓரு குறிப்பிட்ட அளவுத்திட்டத்தில் (scale), பல வகையான குறியீடுகளால் (symbols) காண்பிக்கும் ஓரு சித்திர முறை. படத்திற்கு நான்கு அத்தியாவசிய கூறுகள் உண்டு: (1) தலைப்பு (title — எதைப் பற்றியது), (2) அளவுத்திட்டம் (scale — படத்திற்கும் தரைக்கும் இடையேயான வீத விகிதம்), (3) குறியீடுகள் + Key (symbols + legend), (4) திசை குறிப்பு (direction — வடக்குக் கணை).
படங்கள் இரண்டு முக்கிய வகைகளாகப் பிரிக்கப்படுகின்றன:
**(அ) கருப்பொருட் படம் (Thematic Map / Special Purpose Map)** — ஒரு குறிப்பிட்ட விடயத்தை (theme) மட்டுமே காண்பிக்கும் படம். தலைப்பால் அந்த விடயம் தெரிகிறது. எடுத்துக்காட்டு:
- உலக மழைவீழ்ச்சிப் படம் (rainfall map) — மழை என்ற ஒரே விடயம்
- உலக நெல் உற்பத்திப் படம் (rice production map)
- இலங்கையின் சனத்தொகை அடர்த்திப் படம் (population density map)
- இலங்கையின் வளங்களைக் காட்டும் படம் (natural resources map)
- காலநிலை வலயப் படம் (climate zone map)
இவ்வகைப் படங்கள் research, planning, decision-making-க்கு முக்கியம். ஒரு விஞ்ஞானி, planner, government officer படத்தைப் பார்த்து quick insight பெற முடியும் — "எங்கே அதிக மழை?", "எங்கே அதிக சனத்தொகை?".
**(ஆ) இடவிளக்கப் படம் (Topographic Map / General Purpose Map)** — ஒரு குறிப்பிட்ட பகுதியின் எல்லா பௌதிக + பண்பாட்டு அம்சங்களையும் (physical + cultural features) ஒருசேரக் காண்பிக்கும் படம். எடுத்துக்காட்டு: இலங்கையின் 1:50,000 topographic sheet — மலை, ஆறு, காடு, வயல், வீட்டு, கோயில், பாடசாலை, வீதி, புகையிரத பாதை, எல்லைகள் — அனைத்தும் ஒரே தாளில்.
இவ்வகைப் படங்கள் field navigation-க்கு, military operations-க்கு, infrastructure planning-க்கு, hiking + travel-க்கு பயன்படுகின்றன. பல வகை குறியீடுகள் + நிறங்கள் (நீலம்=நீர், பச்சை=பயிர், சிவப்பு=வீதி, கபில=contour) ஒரே தாளில் கூட்டாக நின்று முழு picture-ஐ வழங்குகின்றன.
**வேறுபாட்டுச் சுருக்கம்:** கருப்பொருட் = ஒரு விடயம் + ஆழமான தரவு; இடவிளக்கப் = எல்லா விடயம் + மேலோட்டமான தகவல்.
படங்கள் இரண்டு முக்கிய வகைகளாகப் பிரிக்கப்படுகின்றன:
**(அ) கருப்பொருட் படம் (Thematic Map / Special Purpose Map)** — ஒரு குறிப்பிட்ட விடயத்தை (theme) மட்டுமே காண்பிக்கும் படம். தலைப்பால் அந்த விடயம் தெரிகிறது. எடுத்துக்காட்டு:
- உலக மழைவீழ்ச்சிப் படம் (rainfall map) — மழை என்ற ஒரே விடயம்
- உலக நெல் உற்பத்திப் படம் (rice production map)
- இலங்கையின் சனத்தொகை அடர்த்திப் படம் (population density map)
- இலங்கையின் வளங்களைக் காட்டும் படம் (natural resources map)
- காலநிலை வலயப் படம் (climate zone map)
இவ்வகைப் படங்கள் research, planning, decision-making-க்கு முக்கியம். ஒரு விஞ்ஞானி, planner, government officer படத்தைப் பார்த்து quick insight பெற முடியும் — "எங்கே அதிக மழை?", "எங்கே அதிக சனத்தொகை?".
**(ஆ) இடவிளக்கப் படம் (Topographic Map / General Purpose Map)** — ஒரு குறிப்பிட்ட பகுதியின் எல்லா பௌதிக + பண்பாட்டு அம்சங்களையும் (physical + cultural features) ஒருசேரக் காண்பிக்கும் படம். எடுத்துக்காட்டு: இலங்கையின் 1:50,000 topographic sheet — மலை, ஆறு, காடு, வயல், வீட்டு, கோயில், பாடசாலை, வீதி, புகையிரத பாதை, எல்லைகள் — அனைத்தும் ஒரே தாளில்.
இவ்வகைப் படங்கள் field navigation-க்கு, military operations-க்கு, infrastructure planning-க்கு, hiking + travel-க்கு பயன்படுகின்றன. பல வகை குறியீடுகள் + நிறங்கள் (நீலம்=நீர், பச்சை=பயிர், சிவப்பு=வீதி, கபில=contour) ஒரே தாளில் கூட்டாக நின்று முழு picture-ஐ வழங்குகின்றன.
**வேறுபாட்டுச் சுருக்கம்:** கருப்பொருட் = ஒரு விடயம் + ஆழமான தரவு; இடவிளக்கப் = எல்லா விடயம் + மேலோட்டமான தகவல்.
2. \"அளவுத்திட்டம் (Scale)\" என்றால் என்ன? அதை வெளிப்படுத்தும் மூன்று வடிவங்களையும் எடுத்துக்காட்டுடன் விளக்குக. (8 புள்ளி)
விடைத் திட்டம் — சேர்க்க வேண்டிய புள்ளிகள்:
- அளவுத்திட்டம் = படத்தில் தொலைவுக்கும் தரையில் உண்மை தொலைவுக்கும் இடையேயான விகிதம்.
- மூன்று வடிவம்: வாக்கியம் (statement) · வகைக்குறிப் பின்னம் / R.F. (Representative Fraction) · நேர்கோட்டு (linear scale).
- எ.கா. 1:50,000: 1 cm map = 50,000 cm ground = 500 m = 0.5 km.
- வாக்கியம்: \"1 செ.மீ. = 0.5 கி.மீ.\"
- R.F.: 1:50,000 — universal, language-independent.
- நேர்கோட்டு: scale bar படத்துடன் shrink/enlarge ஆனாலும் சரி.
- பெரிய அளவு (1:10,000) = small area + high detail; சிறிய அளவு (1:1,000,000) = large area + low detail.
- பரப்பு: linear ratio² (1:50k → 1 cm² = 0.25 km²).
அளவுத்திட்டம் (Scale) என்பது படத்தில் காட்டப்படும் தொலைவுக்கும், தரையில் அதற்குச் சமமான உண்மையான தொலைவுக்கும் இடையேயான வீத விகிதம். உதாரணமாக, 1:50,000 அளவுத்திட்டம் என்றால் — படத்தில் 1 செ.மீ. தூரம் தரையில் 50,000 செ.மீ. (அதாவது 500 மீ. அல்லது 0.5 கி.மீ.) தூரத்திற்கு சமம். அளவுத்திட்டம் இல்லாமல் ஒரு படம் வெறும் சித்திரமே — தூரம், பரப்பு எதையும் கணக்கிட முடியாது.
அளவுத்திட்டத்தை மூன்று வடிவங்களில் காட்டலாம்:
**(1) வாக்கிய வடிவம் (Statement Scale / Verbal Scale).** ஒரு எளிய வசனத்தில் — "படத்தில் 1 செ.மீ. தூரம் தரையில் 0.5 கி.மீ. தூரத்திற்கு சமம்" அல்லது "1 inch = 1 mile". நன்மை: எளிய; குறை: language-specific (தமிழ்/ஆங்கிலம்/சீனம் தனித்தனி வசனம் வேண்டும்), படம் சுருங்கினால் / விரிந்தால் தவறானது.
**(2) வகைக்குறிப் பின்னம் / Representative Fraction (R.F.).** ஓரு பின்ன வடிவம் — 1:50,000 அல்லது 1/50,000. படத்தின் ஒரு அலகு = தரையின் 50,000 அலகுகள் (எந்த அலகாக இருந்தாலும் — cm, inch, m). நன்மை: language-independent (உலகச் சந்தைக்கு), எண்ணியல் கணக்குக்கு வசதி. தற்போதைய உலகச் standard இதுவே. குறை: படம் shrink/enlarge ஆனால் தவறானது.
**(3) நேர்கோட்டு அளவுத்திட்டம் (Linear Scale / Bar Scale).** படத்தின் ஓரத்தில் ஒரு சிறிய scale bar — divisions ஆக 0, 1, 2, 3, 4 km என்று மதிப்பீடு செய்யப்பட்டது. வேண்டிய தூரத்தை divider/ruler-ஆல் scale bar-உடன் ஒப்பிட்டால் உண்மை தூரம் கிடைக்கிறது. முக்கிய நன்மை: படம் shrink/photocopy/enlarge ஆனாலும் scale bar-வும் அதே proportion-இல் shrink/enlarge ஆவதால் scale எப்போதும் சரியானதே. அதனால் topographic + thematic map இரண்டிலுமே linear scale கட்டாயமாகச் சேர்க்கப்படுகிறது.
**அளவுத்திட்ட வகைகள் (size-wise):**
- **பெரிய அளவுத்திட்டம் (Large Scale)** — 1:10,000 அல்லது அதற்குக் கீழ். சிறு பகுதி (ஒரு பட்டினம், ஒரு கிராமம்) ஆனால் அதிக விவரம் (ஒவ்வொரு வீடும் தனி).
- **சிறிய அளவுத்திட்டம் (Small Scale)** — 1:1,000,000 அல்லது அதற்கு மேல். பெரும் பகுதி (உலகம், கண்டம்) ஆனால் குறை விவரம்.
- **நடுத்தர அளவுத்திட்டம்** — SL 1:50,000 topographic sheet (1 cm = 500 m). ஒரு regional area-வை நல்ல விவரத்தில் காட்டுவதற்கு உகந்தது.
**தூரம் ↔ பரப்பு conversion:** ஓர் முக்கிய கவனம் — அளவுத்திட்டம் linear (length-based) ratio. பரப்புக் கணக்கீட்டில் இதை square செய்ய வேண்டும். உதாரணம்: 1:50,000-இல் 1 cm = 0.5 km. அதனால் 1 cm² = (0.5)² = 0.25 km². 1 cm² = 1 km² என்று தவறாக நினைத்தால் பரப்பு கணக்கீடு 4 மடங்கு பிழையாகும். இது மாணவர்கள் செய்யும் மிக சாதாரண தவறு.
அளவுத்திட்டத்தை மூன்று வடிவங்களில் காட்டலாம்:
**(1) வாக்கிய வடிவம் (Statement Scale / Verbal Scale).** ஒரு எளிய வசனத்தில் — "படத்தில் 1 செ.மீ. தூரம் தரையில் 0.5 கி.மீ. தூரத்திற்கு சமம்" அல்லது "1 inch = 1 mile". நன்மை: எளிய; குறை: language-specific (தமிழ்/ஆங்கிலம்/சீனம் தனித்தனி வசனம் வேண்டும்), படம் சுருங்கினால் / விரிந்தால் தவறானது.
**(2) வகைக்குறிப் பின்னம் / Representative Fraction (R.F.).** ஓரு பின்ன வடிவம் — 1:50,000 அல்லது 1/50,000. படத்தின் ஒரு அலகு = தரையின் 50,000 அலகுகள் (எந்த அலகாக இருந்தாலும் — cm, inch, m). நன்மை: language-independent (உலகச் சந்தைக்கு), எண்ணியல் கணக்குக்கு வசதி. தற்போதைய உலகச் standard இதுவே. குறை: படம் shrink/enlarge ஆனால் தவறானது.
**(3) நேர்கோட்டு அளவுத்திட்டம் (Linear Scale / Bar Scale).** படத்தின் ஓரத்தில் ஒரு சிறிய scale bar — divisions ஆக 0, 1, 2, 3, 4 km என்று மதிப்பீடு செய்யப்பட்டது. வேண்டிய தூரத்தை divider/ruler-ஆல் scale bar-உடன் ஒப்பிட்டால் உண்மை தூரம் கிடைக்கிறது. முக்கிய நன்மை: படம் shrink/photocopy/enlarge ஆனாலும் scale bar-வும் அதே proportion-இல் shrink/enlarge ஆவதால் scale எப்போதும் சரியானதே. அதனால் topographic + thematic map இரண்டிலுமே linear scale கட்டாயமாகச் சேர்க்கப்படுகிறது.
**அளவுத்திட்ட வகைகள் (size-wise):**
- **பெரிய அளவுத்திட்டம் (Large Scale)** — 1:10,000 அல்லது அதற்குக் கீழ். சிறு பகுதி (ஒரு பட்டினம், ஒரு கிராமம்) ஆனால் அதிக விவரம் (ஒவ்வொரு வீடும் தனி).
- **சிறிய அளவுத்திட்டம் (Small Scale)** — 1:1,000,000 அல்லது அதற்கு மேல். பெரும் பகுதி (உலகம், கண்டம்) ஆனால் குறை விவரம்.
- **நடுத்தர அளவுத்திட்டம்** — SL 1:50,000 topographic sheet (1 cm = 500 m). ஒரு regional area-வை நல்ல விவரத்தில் காட்டுவதற்கு உகந்தது.
**தூரம் ↔ பரப்பு conversion:** ஓர் முக்கிய கவனம் — அளவுத்திட்டம் linear (length-based) ratio. பரப்புக் கணக்கீட்டில் இதை square செய்ய வேண்டும். உதாரணம்: 1:50,000-இல் 1 cm = 0.5 km. அதனால் 1 cm² = (0.5)² = 0.25 km². 1 cm² = 1 km² என்று தவறாக நினைத்தால் பரப்பு கணக்கீடு 4 மடங்கு பிழையாகும். இது மாணவர்கள் செய்யும் மிக சாதாரண தவறு.
3. இலங்கையின் 1:50,000 இடவிளக்கப் படத் தொகுப்பின் (Topographic Map Series) கட்டமைப்பை விளக்கி, அதன் பயன்களைக் குறிப்பிடுக. (8 புள்ளி)
விடைத் திட்டம் — சேர்க்க வேண்டிய புள்ளிகள்:
- இலங்கை = 5′ × 5′ துண்டுகளாக பிரிக்கப்படும்.
- மொத்தம் = 92 topographic sheets.
- ஒவ்வொரு sheet = ~9 km × 9 km ground; ~80 cm × 80 cm map face.
- Scale = 1:50,000.
- Survey Department of Sri Lanka (SDSL) — Colombo, Kirulapone — தயாரிப்பு.
- Numbering system: row + column letters.
- Sheet adjacency printed on margins.
- பயன்: military, surveying, planning, hiking, infrastructure, schools/exams.
இலங்கையின் தேசிய 1:50,000 இடவிளக்கப் (topographic) படத் தொகுப்பு (Topographic Map Series) நாட்டின் முழுப் பரப்பையும் — வடக்கில் Point Pedro-முதல் தெற்கில் Dondra Head-வரை, கிழக்கில் Sangamankanda-முதல் மேற்கில் Mannar-வரை — விரிவாக + ஒரே standard-இல் காட்டுகிறது.
**கட்டமைப்பின் அடிப்படை:** முழு நாடும் 5 கலை (minutes) × 5 கலை (5′ × 5′) கட்டங்களாகப் (graticule blocks) பிரிக்கப்பட்டுள்ளது. ஒவ்வொரு கட்டத்திற்கும் ஒரு தனிப்பட்ட 1:50,000 topographic sheet தயாரிக்கப்படுகிறது. முழு நாட்டுக்கு இவ்வாறு **92 sheets** உள்ளன.
**ஒவ்வொரு sheet-ன் அளவு:**
- Ground area covered: சுமார் 9 km × 9 km = 81 km². (5′ அட்சக் கோடு = ~9.25 km; 5′ நெடுங்கோடு = ~9.25 km equator-இல், polar-ஆகச் சிறிது குறையும்.)
- Map face: 5′ × 5′ × 50,000 = scaled to ~80 cm × 80 cm நகல் தாள்.
- Total area on map face: ~0.64 m² mapped image.
**Scale:** 1:50,000 — 1 cm map = 500 m ground. 2 cm = 1 km. 1 cm² = 0.25 km². இவை field-work + planning-க்கு உகந்த நடுத்தர அளவு (large enough for detail; small enough for regional context).
**Sheet Numbering:** Sri Lanka Survey Department-ன் standard system — பொதுவாக row + column reference அல்லது 4-digit numeric code. ஒவ்வொரு sheet-இன் margin-இல் அயல் sheet-கள் (north, south, east, west, NE, NW, SE, SW — 8 adjacency-கள்) குறிக்கப்படுகின்றன, அதனால் field-worker தான் காட்டில் தாள் கடந்து செல்லும்போது தொடர்ந்த sheet-ஐ எடுக்க முடியும்.
**Survey Department of Sri Lanka (SDSL):** இம் maps தயாரிக்கப்படுவது இலங்கையின் Survey Department-ஆல் — தலைமை அலுவலகம் Kirulapone Colombo. 19-ம் நூற்றாண்டு British colonial period-இல் ஆரம்பித்த survey department இன்றும் நாட்டின் topographic + cadastral + thematic map தயாரிப்பின் முதன்மை நிறுவனம். தற்போதைய technology = GPS + GIS + Remote Sensing + drone + LiDAR — analog survey-க்கு பதிலாக.
**தாளில் காட்டப்படும் அம்சங்கள்:** Physical = mountains (contours), hills, rivers, streams, lakes, tanks (வெவ்), coastline. Cultural = villages, towns, roads (A/B/C class), railways, post offices, schools, temples (Hindu கோயில், Buddhist temple விகாரை, Mosque, Church), bridges, archaeology sites, administrative boundaries (district, DS division, GN division).
**பயன்கள்:**
1. **Military operations** — terrain analysis, troop movement, supply lines. Survey Department initially was Military Survey.
2. **Land surveying + planning** — road construction, irrigation projects (Mahaweli), urban development.
3. **Education** — schools, A/L Geography (1:50,000 sheet interpretation = G11 Unit 9).
4. **Hiking + tourism** — trekking routes (Adam's Peak, Horton Plains, Knuckles).
5. **Disaster management** — flood mapping, landslide risk areas.
6. **Resource exploration** — minerals, water, forests.
7. **Property + land disputes** — cadastral reference.
இலங்கையின் 1:50,000 series கடந்த 100+ ஆண்டுகளில் பல revisions கண்டிருக்கிறது; தற்போது digital format-இலும் கிடைக்கின்றன. Survey Department maps + topographic sheets வெளியில் வாங்கக்கூடியவை; சிறிய கட்டணம் (~Rs 500/sheet).
**கட்டமைப்பின் அடிப்படை:** முழு நாடும் 5 கலை (minutes) × 5 கலை (5′ × 5′) கட்டங்களாகப் (graticule blocks) பிரிக்கப்பட்டுள்ளது. ஒவ்வொரு கட்டத்திற்கும் ஒரு தனிப்பட்ட 1:50,000 topographic sheet தயாரிக்கப்படுகிறது. முழு நாட்டுக்கு இவ்வாறு **92 sheets** உள்ளன.
**ஒவ்வொரு sheet-ன் அளவு:**
- Ground area covered: சுமார் 9 km × 9 km = 81 km². (5′ அட்சக் கோடு = ~9.25 km; 5′ நெடுங்கோடு = ~9.25 km equator-இல், polar-ஆகச் சிறிது குறையும்.)
- Map face: 5′ × 5′ × 50,000 = scaled to ~80 cm × 80 cm நகல் தாள்.
- Total area on map face: ~0.64 m² mapped image.
**Scale:** 1:50,000 — 1 cm map = 500 m ground. 2 cm = 1 km. 1 cm² = 0.25 km². இவை field-work + planning-க்கு உகந்த நடுத்தர அளவு (large enough for detail; small enough for regional context).
**Sheet Numbering:** Sri Lanka Survey Department-ன் standard system — பொதுவாக row + column reference அல்லது 4-digit numeric code. ஒவ்வொரு sheet-இன் margin-இல் அயல் sheet-கள் (north, south, east, west, NE, NW, SE, SW — 8 adjacency-கள்) குறிக்கப்படுகின்றன, அதனால் field-worker தான் காட்டில் தாள் கடந்து செல்லும்போது தொடர்ந்த sheet-ஐ எடுக்க முடியும்.
**Survey Department of Sri Lanka (SDSL):** இம் maps தயாரிக்கப்படுவது இலங்கையின் Survey Department-ஆல் — தலைமை அலுவலகம் Kirulapone Colombo. 19-ம் நூற்றாண்டு British colonial period-இல் ஆரம்பித்த survey department இன்றும் நாட்டின் topographic + cadastral + thematic map தயாரிப்பின் முதன்மை நிறுவனம். தற்போதைய technology = GPS + GIS + Remote Sensing + drone + LiDAR — analog survey-க்கு பதிலாக.
**தாளில் காட்டப்படும் அம்சங்கள்:** Physical = mountains (contours), hills, rivers, streams, lakes, tanks (வெவ்), coastline. Cultural = villages, towns, roads (A/B/C class), railways, post offices, schools, temples (Hindu கோயில், Buddhist temple விகாரை, Mosque, Church), bridges, archaeology sites, administrative boundaries (district, DS division, GN division).
**பயன்கள்:**
1. **Military operations** — terrain analysis, troop movement, supply lines. Survey Department initially was Military Survey.
2. **Land surveying + planning** — road construction, irrigation projects (Mahaweli), urban development.
3. **Education** — schools, A/L Geography (1:50,000 sheet interpretation = G11 Unit 9).
4. **Hiking + tourism** — trekking routes (Adam's Peak, Horton Plains, Knuckles).
5. **Disaster management** — flood mapping, landslide risk areas.
6. **Resource exploration** — minerals, water, forests.
7. **Property + land disputes** — cadastral reference.
இலங்கையின் 1:50,000 series கடந்த 100+ ஆண்டுகளில் பல revisions கண்டிருக்கிறது; தற்போது digital format-இலும் கிடைக்கின்றன. Survey Department maps + topographic sheets வெளியில் வாங்கக்கூடியவை; சிறிய கட்டணம் (~Rs 500/sheet).
4. \"மூன்று வடக்கு\" என்றால் என்ன? இவை எவ்வாறு வேறுபடுகின்றன என்பதையும் தொலைவான பகுதிக்குச் செல்வோர் ஏன் இவ்வேறுபாடுகளை அறிந்திருக்க வேண்டும் என்பதையும் விளக்குக. (8 புள்ளி)
விடைத் திட்டம் — சேர்க்க வேண்டிய புள்ளிகள்:
- மூன்று வடக்கு: உண்மை வடக்கு (TN — True North), காந்த வடக்கு (MN — Magnetic North), அளியடைப்பு வடக்கு (GN — Grid North).
- TN = புவியின் geographic axis (North Pole).
- MN = magnetic compass needle direction; magnetic pole.
- GN = topographic map grid lines orientation.
- TN ↔ MN angle = magnetic declination (வருடாந்த மாறுபாடு).
- SL-இல் current declination ~2° West.
- TN ↔ GN angle = grid convergence (very small, often <1°).
- Field navigation-இல் compass MN காட்டும்; map GN காட்டும் → declination correction கட்டாயம்.
படத்தைப் பார்க்கும் போது "வடக்கு" என்ற ஒரு திசை மட்டுமே உள்ளது போல் தோன்றலாம். ஆனால் உண்மையில் survey + navigation context-இல் **மூன்று வேறுபட்ட வடக்கு** உள்ளன — இவற்றை குழப்பினால் field-இல் ஒரு வேலையாள் / hiker / military unit தவறான திசையில் சென்றுவிடக்கூடும்.
**(1) உண்மை வடக்கு (True North — TN).** புவியின் geographic axis (சுழற்சி அச்சு) வடக்குப் பகுதியில் கடக்கும் புள்ளி = புவியின் வடதுருவம் (North Pole). எந்த ஒரு புள்ளியிலிருந்தும் North Pole-ஐ நோக்கி நேர் கோடு வரைந்தால் அது TN. Astronomical observations (sun, stars, Pole star Polaris) மூலம் கண்டுபிடிக்கப்படுவது. படத்தில் star (★) குறியீட்டால் காட்டப்படும்.
**(2) காந்த வடக்கு (Magnetic North — MN).** ஒரு magnetic compass-இன் ஊசி காட்டும் வடக்கு — புவியின் காந்த-புலத்தின் வடக்கு துருவம். ஆனால் புவியின் காந்தத் துருவம் geographic துருவத்திற்குச் சமாமாக இல்லை — Canadian Arctic (Ellesmere Island)-இல் ஒரு புள்ளியில் உள்ளது (2020-இல் Russia-வை நோக்கி வேகமாக நகர்கிறது!). படத்தில் half-arrow (↗) குறியீட்டால் காட்டப்படும்.
**(3) அளியடைப்பு வடக்கு (Grid North — GN).** Topographic map-இல் grid lines வரையப்படும் திசையின் வடக்கு. Maps-ஐ உருவாக்க used projection (UTM, Transverse Mercator, etc.) படி grid அமைக்கப்பட்டிருக்கிறது. வீரிய grid lines vertical (செங்குத்தாக) இருக்கும், ஆனால் இவை always TN-க்கு parallel அல்ல — projection-ன் சில இடங்களில் slight angle. படத்தில் full-arrow அல்லது solid bar குறியீட்டால் காட்டப்படும்.
**Magnetic Declination (காந்த வேறுபாடு).** TN-க்கும் MN-க்கும் இடையேயான கோணம் = magnetic declination (variation). இது:
- Location-வாரியாக மாறும் — SL-இல் ~2° West (MN, TN-ன் மேற்கே சிறிது).
- காலத்தோடு மாறும் — magnetic poles drift (annual change ~5-10 arc-minutes).
- ஒவ்வொரு topographic sheet-இலும் margin-இல் "Magnetic declination at year XXXX = N° E/W, annual change = Y′" என குறிக்கப்பட்டிருக்கும்.
**Grid Convergence.** TN-க்கும் GN-க்கும் இடையேயான angle = grid convergence. SL போன்ற சிறிய நாட்டில் இது மிகச் சிறிது (often <1°), பெரும்பாலும் நடைமுறையில் புறக்கணிக்கப்படும்.
**ஏன் தொலைவான பகுதிக்கு செல்வோர் இதை அறிய வேண்டும்?** Field navigation-இல் ஒரு hiker, surveyor, soldier compass-ஐப் பயன்படுத்தி வடக்கைக் கண்டுபிடிக்கிறார். ஆனால் compass காட்டுவது MN, map-இல் காட்டப்பட்டிருப்பது GN (அல்லது TN). இரண்டுக்கும் இடையே 2° declination இருந்தால் — 1 km நகர்ந்தால் ~35 m பக்கவாட்டில் தடுமாற்றம். 10 km நகர்ந்தால் 350 m பக்கவாட்டில் — பெரும் தவறு! தொலைவான காட்டில், மேட்டில், நிலையான தடயமற்ற இடத்தில் இது deadly. அதனாலேயே hiker / surveyor / military navigator compass reading-ஐ எடுத்தபின் declination correction செய்து map-உடன் ஒப்பிட வேண்டும்.
**எடுத்துக்காட்டு:** Adam's Peak hike-இல் compass காட்டுவது MN 0°; current SL declination 2°W. TN-க்கு சரியான bearing = 0° + 2° = 2° (TN). Map-ஐப் பார்க்கும்போது 2° angle-ஐ map-grid-க்கு align செய்ய வேண்டும். இல்லாவிட்டால் mountain trail-ஐ மிஸ் செய்து கீழே சரிந்து விழக்கூடிய ஆபத்து.
**(1) உண்மை வடக்கு (True North — TN).** புவியின் geographic axis (சுழற்சி அச்சு) வடக்குப் பகுதியில் கடக்கும் புள்ளி = புவியின் வடதுருவம் (North Pole). எந்த ஒரு புள்ளியிலிருந்தும் North Pole-ஐ நோக்கி நேர் கோடு வரைந்தால் அது TN. Astronomical observations (sun, stars, Pole star Polaris) மூலம் கண்டுபிடிக்கப்படுவது. படத்தில் star (★) குறியீட்டால் காட்டப்படும்.
**(2) காந்த வடக்கு (Magnetic North — MN).** ஒரு magnetic compass-இன் ஊசி காட்டும் வடக்கு — புவியின் காந்த-புலத்தின் வடக்கு துருவம். ஆனால் புவியின் காந்தத் துருவம் geographic துருவத்திற்குச் சமாமாக இல்லை — Canadian Arctic (Ellesmere Island)-இல் ஒரு புள்ளியில் உள்ளது (2020-இல் Russia-வை நோக்கி வேகமாக நகர்கிறது!). படத்தில் half-arrow (↗) குறியீட்டால் காட்டப்படும்.
**(3) அளியடைப்பு வடக்கு (Grid North — GN).** Topographic map-இல் grid lines வரையப்படும் திசையின் வடக்கு. Maps-ஐ உருவாக்க used projection (UTM, Transverse Mercator, etc.) படி grid அமைக்கப்பட்டிருக்கிறது. வீரிய grid lines vertical (செங்குத்தாக) இருக்கும், ஆனால் இவை always TN-க்கு parallel அல்ல — projection-ன் சில இடங்களில் slight angle. படத்தில் full-arrow அல்லது solid bar குறியீட்டால் காட்டப்படும்.
**Magnetic Declination (காந்த வேறுபாடு).** TN-க்கும் MN-க்கும் இடையேயான கோணம் = magnetic declination (variation). இது:
- Location-வாரியாக மாறும் — SL-இல் ~2° West (MN, TN-ன் மேற்கே சிறிது).
- காலத்தோடு மாறும் — magnetic poles drift (annual change ~5-10 arc-minutes).
- ஒவ்வொரு topographic sheet-இலும் margin-இல் "Magnetic declination at year XXXX = N° E/W, annual change = Y′" என குறிக்கப்பட்டிருக்கும்.
**Grid Convergence.** TN-க்கும் GN-க்கும் இடையேயான angle = grid convergence. SL போன்ற சிறிய நாட்டில் இது மிகச் சிறிது (often <1°), பெரும்பாலும் நடைமுறையில் புறக்கணிக்கப்படும்.
**ஏன் தொலைவான பகுதிக்கு செல்வோர் இதை அறிய வேண்டும்?** Field navigation-இல் ஒரு hiker, surveyor, soldier compass-ஐப் பயன்படுத்தி வடக்கைக் கண்டுபிடிக்கிறார். ஆனால் compass காட்டுவது MN, map-இல் காட்டப்பட்டிருப்பது GN (அல்லது TN). இரண்டுக்கும் இடையே 2° declination இருந்தால் — 1 km நகர்ந்தால் ~35 m பக்கவாட்டில் தடுமாற்றம். 10 km நகர்ந்தால் 350 m பக்கவாட்டில் — பெரும் தவறு! தொலைவான காட்டில், மேட்டில், நிலையான தடயமற்ற இடத்தில் இது deadly. அதனாலேயே hiker / surveyor / military navigator compass reading-ஐ எடுத்தபின் declination correction செய்து map-உடன் ஒப்பிட வேண்டும்.
**எடுத்துக்காட்டு:** Adam's Peak hike-இல் compass காட்டுவது MN 0°; current SL declination 2°W. TN-க்கு சரியான bearing = 0° + 2° = 2° (TN). Map-ஐப் பார்க்கும்போது 2° angle-ஐ map-grid-க்கு align செய்ய வேண்டும். இல்லாவிட்டால் mountain trail-ஐ மிஸ் செய்து கீழே சரிந்து விழக்கூடிய ஆபத்து.
5. 1:50,000 இடவிளக்கப் படத்தில் பயன்படுத்தப்படும் நிறக் குறியீடுகளை விளக்கி, படத்தை வாசிக்கும் ஐந்து படிகளையும் குறிப்பிடுக. (8 புள்ளி)
விடைத் திட்டம் — சேர்க்க வேண்டிய புள்ளிகள்:
- நிறங்கள்: நீலம்=நீர்; பச்சை=பயிர்/நெல்; சிவப்பு=செயற்கை/வீதி/நிர்வாக எல்லை; கறுப்பு=புகையிரத, குடியிருப்பு; கபில=contour (சமவுயரக் கோடு); மஞ்சள்=தோட்டம்/சிறு வீதி.
- நினைவு: நீ-நீர், பச்-பயிர், சிவ-செயற்கை, கபில-கண்டஉயரம்.
- 5 படிகள் வாசிப்பு வரிசை: (1) தலைப்பு + sheet number, (2) scale, (3) adjacent sheets, (4) Key/legend, (5) grid + north arrow.
- முதலில் ஓரம், பின் முகம் — இதே ஒழுங்கு.
- Key வாசிக்காமல் வாசிப்பது = அகராதி இல்லாத மொழியைப் படிப்பது.
1:50,000 இடவிளக்கப் (topographic) படம் ஒரு புதிய மொழி போல — அதை வாசிக்க அறிய வேண்டிய primary தொகுப்பு **நிறங்கள் + குறியீடுகள்**. ஒரு புதிய சாட்சி படத்தைப் பார்க்கும்போது குழப்பத்திற்குக் காரணம் இவ்விரண்டையும் தெரியாமை.
**Topographic Map-இல் நிறக் குறியீடுகள் (Sri Lanka Survey Department Standard):**
| நிறம் | காட்டுவது |
|---|---|
| **நீலம் (Blue)** | நீர் அம்சங்கள் — ஆறுகள், ஓடைகள், தடாகங்கள், வெவ்கள், கடல் |
| **பச்சை (Green)** | பயிர் / நெல் வயல்; சில இடங்களில் காடு (forested area pale green) |
| **சிவப்பு (Red)** | செயற்கை அம்சங்கள் — A/B/C class வீதிகள், நிர்வாக எல்லைகள் (district, DS, GN division), பாடசாலைகள், கோயில்கள், அரசு கட்டடங்கள் |
| **கறுப்பு (Black)** | புகையிரத பாதைகள், குடியிருப்புகள் (settlements), சில text + labels |
| **கபில / Brown** | Contours (சமவுயரக் கோடுகள் — elevation), அணைகள் (dams), சில dunes, dry stream beds |
| **மஞ்சள் (Yellow)** | தென்னை/தேயிலை/இறப்பர் தோட்டங்கள், சிறு வீதிகள், footpaths |
**நினைவு உத்தி (mnemonic):** "நீ-நீர், பச்-பயிர், சிவ-செயற்கை, கபில-கண்ட உயரம்". இதை திரும்ப திரும்ப சொல்லிக் கொள்வோம் — பரீட்சை hall-இல் நினைவில் வரும்.
**சில முக்கிய point symbols (குறியீடுகள்):**
- Triangle ▲ = trig station (surveying reference point)
- × symbol = battle site
- Buddhist temple = pagoda/dagoba
- Hindu temple = கோயில் symbol
- Mosque = crescent moon
- Church = cross
- Post office = PO
- School = single building
- Bridge = double parallel curves
**Line symbols:**
- Solid red line = motorable road
- Dashed red = jeep track
- Black solid + ties = railway
- Blue solid = perennial stream
- Blue dashed = seasonal/intermittent
- Brown solid = contour (every 5th = index contour, thicker)
**Area symbols:**
- Green block pattern = paddy field
- Pale green pattern = forest
- Yellow shading = plantation
- Pink shading = built-up area
---
**படத்தை வாசிக்கும் ஐந்து படிகள் (Standard Reading Procedure):**
ஒரு topographic sheet-ஐ முதலில் கையில் எடுக்கும் போது — அதற்குள் நேராக நுழைய வேண்டாம். **முதலில் ஓரத்தை வாசி, பின் முகத்தை வாசி** என்ற கொள்கைப்படி பின்வரும் வரிசையில் வாசிக்கவும்:
**(1) தலைப்பு + Sheet Number (Title + Sheet ID).** மேல் margin-இல். எந்தப் பகுதி (e.g. "Nuwara Eliya", "Anuradhapura") என்னும் regional name + sheet code/number. இது நீங்கள் கையில் சரியான sheet கொண்டுள்ளீர்களா என்பதை உறுதிப்படுத்த உதவும்.
**(2) Scale (அளவுத்திட்டம்).** கீழ் margin-இல். "1:50,000" R.F. + வாக்கிய scale ("1 cm = 0.5 km") + linear scale bar. தூரம், பரப்பு கணக்கீட்டிற்கு scale அவசியம்.
**(3) Adjacent Sheet Index (அயல் தாள் இலக்கம்).** படத்தின் நான்கு ஓரங்களிலும் (வலது/இடது/மேல்/கீழ்) ஒட்டிய sheet-களின் numbers குறிக்கப்பட்டிருக்கும். field-work-இல் தாள் கடந்து செல்லும் போது அடுத்த sheet எது என்பது தெரிய.
**(4) Key / Legend (குறியீட்டு விளக்கம்).** கீழ் margin-இல் ஒரு small panel — நிறங்கள் + symbols + அவை எதை குறிக்கின்றன என்பதன் விளக்கம். **இதை வாசிக்காமல் முக படத்தை வாசிக்க முயற்சிப்பது = அகராதி இல்லாமல் புதிய மொழியை வாசிப்பது போல**.
**(5) Grid Lines + North Arrow.** Grid lines = blue colored vertical + horizontal lines forming 1km × 1km squares (eastings + northings — used for 4-figure / 6-figure grid references). North arrow = padding-இல் காட்டப்பட்டிருக்கும் — TN, MN, GN மூன்றும். Magnetic declination annual change rate-உம் குறிக்கப்பட்டிருக்கும்.
இவ்வைந்து படிகளையும் முடித்த பிறகு மட்டுமே — மலை, ஆறு, வீதி, கிராமம், கோயில், பாடசாலை — படத்தின் முகத்தை வாசிக்கத் தொடங்கலாம். இப்போது நீங்கள் ஒரு prepared reader — தவறான interpretation வாய்ப்பு குறைவு.
**Topographic Map-இல் நிறக் குறியீடுகள் (Sri Lanka Survey Department Standard):**
| நிறம் | காட்டுவது |
|---|---|
| **நீலம் (Blue)** | நீர் அம்சங்கள் — ஆறுகள், ஓடைகள், தடாகங்கள், வெவ்கள், கடல் |
| **பச்சை (Green)** | பயிர் / நெல் வயல்; சில இடங்களில் காடு (forested area pale green) |
| **சிவப்பு (Red)** | செயற்கை அம்சங்கள் — A/B/C class வீதிகள், நிர்வாக எல்லைகள் (district, DS, GN division), பாடசாலைகள், கோயில்கள், அரசு கட்டடங்கள் |
| **கறுப்பு (Black)** | புகையிரத பாதைகள், குடியிருப்புகள் (settlements), சில text + labels |
| **கபில / Brown** | Contours (சமவுயரக் கோடுகள் — elevation), அணைகள் (dams), சில dunes, dry stream beds |
| **மஞ்சள் (Yellow)** | தென்னை/தேயிலை/இறப்பர் தோட்டங்கள், சிறு வீதிகள், footpaths |
**நினைவு உத்தி (mnemonic):** "நீ-நீர், பச்-பயிர், சிவ-செயற்கை, கபில-கண்ட உயரம்". இதை திரும்ப திரும்ப சொல்லிக் கொள்வோம் — பரீட்சை hall-இல் நினைவில் வரும்.
**சில முக்கிய point symbols (குறியீடுகள்):**
- Triangle ▲ = trig station (surveying reference point)
- × symbol = battle site
- Buddhist temple = pagoda/dagoba
- Hindu temple = கோயில் symbol
- Mosque = crescent moon
- Church = cross
- Post office = PO
- School = single building
- Bridge = double parallel curves
**Line symbols:**
- Solid red line = motorable road
- Dashed red = jeep track
- Black solid + ties = railway
- Blue solid = perennial stream
- Blue dashed = seasonal/intermittent
- Brown solid = contour (every 5th = index contour, thicker)
**Area symbols:**
- Green block pattern = paddy field
- Pale green pattern = forest
- Yellow shading = plantation
- Pink shading = built-up area
---
**படத்தை வாசிக்கும் ஐந்து படிகள் (Standard Reading Procedure):**
ஒரு topographic sheet-ஐ முதலில் கையில் எடுக்கும் போது — அதற்குள் நேராக நுழைய வேண்டாம். **முதலில் ஓரத்தை வாசி, பின் முகத்தை வாசி** என்ற கொள்கைப்படி பின்வரும் வரிசையில் வாசிக்கவும்:
**(1) தலைப்பு + Sheet Number (Title + Sheet ID).** மேல் margin-இல். எந்தப் பகுதி (e.g. "Nuwara Eliya", "Anuradhapura") என்னும் regional name + sheet code/number. இது நீங்கள் கையில் சரியான sheet கொண்டுள்ளீர்களா என்பதை உறுதிப்படுத்த உதவும்.
**(2) Scale (அளவுத்திட்டம்).** கீழ் margin-இல். "1:50,000" R.F. + வாக்கிய scale ("1 cm = 0.5 km") + linear scale bar. தூரம், பரப்பு கணக்கீட்டிற்கு scale அவசியம்.
**(3) Adjacent Sheet Index (அயல் தாள் இலக்கம்).** படத்தின் நான்கு ஓரங்களிலும் (வலது/இடது/மேல்/கீழ்) ஒட்டிய sheet-களின் numbers குறிக்கப்பட்டிருக்கும். field-work-இல் தாள் கடந்து செல்லும் போது அடுத்த sheet எது என்பது தெரிய.
**(4) Key / Legend (குறியீட்டு விளக்கம்).** கீழ் margin-இல் ஒரு small panel — நிறங்கள் + symbols + அவை எதை குறிக்கின்றன என்பதன் விளக்கம். **இதை வாசிக்காமல் முக படத்தை வாசிக்க முயற்சிப்பது = அகராதி இல்லாமல் புதிய மொழியை வாசிப்பது போல**.
**(5) Grid Lines + North Arrow.** Grid lines = blue colored vertical + horizontal lines forming 1km × 1km squares (eastings + northings — used for 4-figure / 6-figure grid references). North arrow = padding-இல் காட்டப்பட்டிருக்கும் — TN, MN, GN மூன்றும். Magnetic declination annual change rate-உம் குறிக்கப்பட்டிருக்கும்.
இவ்வைந்து படிகளையும் முடித்த பிறகு மட்டுமே — மலை, ஆறு, வீதி, கிராமம், கோயில், பாடசாலை — படத்தின் முகத்தை வாசிக்கத் தொடங்கலாம். இப்போது நீங்கள் ஒரு prepared reader — தவறான interpretation வாய்ப்பு குறைவு.
6. நவீன கால படம் தயாரிப்பில் GPS, GIS, Remote Sensing (RS) என்ற மூன்று தொழில்நுட்பங்களின் பங்கை விளக்குக. (8 புள்ளி)
விடைத் திட்டம் — சேர்க்க வேண்டிய புள்ளிகள்:
- GPS (Global Positioning System) — satellite-based position fixing.
- US DoD 1973; 24 satellites; accuracy 1-10m civilian.
- GIS (Geographic Information System) — layered spatial database.
- Layers: roads, rivers, population, soil, climate — overlap analysis.
- RS (Remote Sensing) — satellite/aircraft sensors capturing earth surface.
- Landsat, Sentinel, IRS, Worldview satellites.
- பயன்: agriculture monitoring, urban planning, disaster mgmt, forest survey, climate.
- SL Survey Dept now uses GPS+GIS+RS for map updates.
நூறு ஆண்டுகளுக்கு முன் வரை map தயாரிப்பு ஒரு கடினமான + பல வருடம் எடுக்கும் வேலை — surveyors கையில் theodolite, compass, chain தாங்கி field-இல் ஒவ்வொரு புள்ளியையும் அளந்து record செய்து, பின்னர் office-இல் கையால் தாளில் வரைய வேண்டும். இன்று நவீன கால map தயாரிப்பு மூன்று revolutionary technologies-ஆல் — GPS, GIS, Remote Sensing — முற்றிலும் மாற்றப்பட்டுள்ளது.
**(1) GPS — Global Positioning System.** 1973-இல் US Department of Defense ஆரம்பித்த satellite-based positioning system. தற்போது 30+ satellites புவியை 20,200 km altitude-இல் சுற்றுகின்றன — எந்த ஒரு புவி புள்ளியிலும் குறைந்தது 4 satellites எப்போதும் visible. அந்த 4 satellites-இடமிருந்து வரும் signals-ன் time delay-ஐ கணக்கிட்டு user-ன் position (latitude, longitude, altitude) கணித்துக் கொள்ளலாம். Civilian accuracy = 1-10 m; military accuracy = sub-metre. SL military, Survey Department, Tourist Board, Wildlife Department, agriculture services — அனைத்தும் GPS-ஐ வயலில் used செய்கின்றன. தற்போது smartphones அனைத்தும் GPS-enabled (Google Maps, PickMe, Uber). Russia GLONASS, EU Galileo, China BeiDou — alternative satellite navigation systems.
**(2) GIS — Geographic Information System.** ஒரு computer-based software + database system, geographic data-ஐ layers ஆக store + analyze + visualize செய்வதற்கு. ஒரு topographic map ஒரு static printed sheet, ஆனால் GIS map = layered + interactive + queryable.
உதாரணமாக, SL-ன் ஒரு district-ன் GIS database-இல் layers:
- Layer 1: Roads (A-class, B-class, C-class)
- Layer 2: Rivers + tanks
- Layer 3: Land use (paddy, tea, forest, residential, urban)
- Layer 4: Soil types
- Layer 5: Climate (rainfall, temperature)
- Layer 6: Population density
- Layer 7: Schools / hospitals / police stations
- Layer 8: Administrative boundaries (district, DS, GN)
GIS-இல் இவை எல்லாவற்றையும் overlay செய்து analytical queries கேட்கலாம்: "எங்கு paddy + irrigation tank + பாடசாலை < 2 km அருகே?" அல்லது "வெள்ள ஆபத்து zone-இல் எத்தனை households உள்ளன?" Decision-makers (planners, disaster managers, government officials)-க்கு GIS very powerful tool. SL — Survey Department, Disaster Management Centre, Urban Development Authority — அனைத்தும் GIS-ஐ பயன்படுத்துகின்றன. Popular software: ArcGIS, QGIS (free + open source).
**(3) Remote Sensing (RS) — தொலையுணர்வு.** Satellite அல்லது aircraft-இல் sensors கொண்டு புவி surface-ஐ photograph அல்லது multispectral image-ஆகப் பதிவு செய்தல். Direct field measurement இல்லாமல், remote distance-இலிருந்து data சேகரிப்பு.
முக்கிய satellites:
- **Landsat** (USA, 1972-present) — Earth observation, 30m resolution, free data.
- **Sentinel** (EU Copernicus programme) — 10m resolution, free.
- **IRS** (Indian Remote Sensing) — IRS-1A onwards, 5-23m resolution.
- **Worldview / GeoEye** (US commercial) — 30 cm resolution!
- **SAR satellites** — radar-based, can see through clouds.
**RS பயன்பாடுகள்:**
- **Agriculture monitoring** — crop health (NDVI vegetation index), drought stress, yield prediction.
- **Urban planning** — city expansion tracking, slum mapping, infrastructure planning.
- **Disaster management** — flood extent mapping (real-time during cyclone), landslide risk zones, earthquake damage assessment, post-tsunami coastal change.
- **Forest survey** — deforestation tracking, illegal logging detection, biomass estimation.
- **Climate research** — sea surface temperature, ice cap melting, ozone hole monitoring, GHG concentration.
- **Coastal management** — coastal erosion, coral reef health, mangrove monitoring.
- **Mineral exploration** — geological structure mapping.
**SL Survey Department-ன் நவீன workflow:**
1. Old 1:50,000 paper sheets-ஐ scan + digitize.
2. GPS field surveys கொண்டு updated control points.
3. RS satellite imagery (Sentinel, Landsat, Indian IRS) கொண்டு recent land-cover changes capture.
4. GIS software-இல் layers integrate + update.
5. New digital topographic maps publish (paper + online).
கடந்த 20 ஆண்டுகளில் SL Survey Department analog → digital transformation கண்டுள்ளது — 1:50,000 sheets தற்போது both printed + GIS-format-இல் கிடைக்கின்றன. Public access — "Sri Lanka Survey Department Web Map" — online + free for non-commercial use.
இந்த மூன்று technologies (GPS + GIS + RS) ஒன்றோடு ஒன்று integrate ஆவதன் மூலம் modern geo-spatial intelligence — agriculture, disaster, urban planning, military, navigation அனைத்தையும் — புதிய level-க்கு உயர்த்தியுள்ளன. "Where?" என்ற கேள்விக்கு 21st century-இல் accurate, real-time, layered answer கிடைக்கிறது.
**(1) GPS — Global Positioning System.** 1973-இல் US Department of Defense ஆரம்பித்த satellite-based positioning system. தற்போது 30+ satellites புவியை 20,200 km altitude-இல் சுற்றுகின்றன — எந்த ஒரு புவி புள்ளியிலும் குறைந்தது 4 satellites எப்போதும் visible. அந்த 4 satellites-இடமிருந்து வரும் signals-ன் time delay-ஐ கணக்கிட்டு user-ன் position (latitude, longitude, altitude) கணித்துக் கொள்ளலாம். Civilian accuracy = 1-10 m; military accuracy = sub-metre. SL military, Survey Department, Tourist Board, Wildlife Department, agriculture services — அனைத்தும் GPS-ஐ வயலில் used செய்கின்றன. தற்போது smartphones அனைத்தும் GPS-enabled (Google Maps, PickMe, Uber). Russia GLONASS, EU Galileo, China BeiDou — alternative satellite navigation systems.
**(2) GIS — Geographic Information System.** ஒரு computer-based software + database system, geographic data-ஐ layers ஆக store + analyze + visualize செய்வதற்கு. ஒரு topographic map ஒரு static printed sheet, ஆனால் GIS map = layered + interactive + queryable.
உதாரணமாக, SL-ன் ஒரு district-ன் GIS database-இல் layers:
- Layer 1: Roads (A-class, B-class, C-class)
- Layer 2: Rivers + tanks
- Layer 3: Land use (paddy, tea, forest, residential, urban)
- Layer 4: Soil types
- Layer 5: Climate (rainfall, temperature)
- Layer 6: Population density
- Layer 7: Schools / hospitals / police stations
- Layer 8: Administrative boundaries (district, DS, GN)
GIS-இல் இவை எல்லாவற்றையும் overlay செய்து analytical queries கேட்கலாம்: "எங்கு paddy + irrigation tank + பாடசாலை < 2 km அருகே?" அல்லது "வெள்ள ஆபத்து zone-இல் எத்தனை households உள்ளன?" Decision-makers (planners, disaster managers, government officials)-க்கு GIS very powerful tool. SL — Survey Department, Disaster Management Centre, Urban Development Authority — அனைத்தும் GIS-ஐ பயன்படுத்துகின்றன. Popular software: ArcGIS, QGIS (free + open source).
**(3) Remote Sensing (RS) — தொலையுணர்வு.** Satellite அல்லது aircraft-இல் sensors கொண்டு புவி surface-ஐ photograph அல்லது multispectral image-ஆகப் பதிவு செய்தல். Direct field measurement இல்லாமல், remote distance-இலிருந்து data சேகரிப்பு.
முக்கிய satellites:
- **Landsat** (USA, 1972-present) — Earth observation, 30m resolution, free data.
- **Sentinel** (EU Copernicus programme) — 10m resolution, free.
- **IRS** (Indian Remote Sensing) — IRS-1A onwards, 5-23m resolution.
- **Worldview / GeoEye** (US commercial) — 30 cm resolution!
- **SAR satellites** — radar-based, can see through clouds.
**RS பயன்பாடுகள்:**
- **Agriculture monitoring** — crop health (NDVI vegetation index), drought stress, yield prediction.
- **Urban planning** — city expansion tracking, slum mapping, infrastructure planning.
- **Disaster management** — flood extent mapping (real-time during cyclone), landslide risk zones, earthquake damage assessment, post-tsunami coastal change.
- **Forest survey** — deforestation tracking, illegal logging detection, biomass estimation.
- **Climate research** — sea surface temperature, ice cap melting, ozone hole monitoring, GHG concentration.
- **Coastal management** — coastal erosion, coral reef health, mangrove monitoring.
- **Mineral exploration** — geological structure mapping.
**SL Survey Department-ன் நவீன workflow:**
1. Old 1:50,000 paper sheets-ஐ scan + digitize.
2. GPS field surveys கொண்டு updated control points.
3. RS satellite imagery (Sentinel, Landsat, Indian IRS) கொண்டு recent land-cover changes capture.
4. GIS software-இல் layers integrate + update.
5. New digital topographic maps publish (paper + online).
கடந்த 20 ஆண்டுகளில் SL Survey Department analog → digital transformation கண்டுள்ளது — 1:50,000 sheets தற்போது both printed + GIS-format-இல் கிடைக்கின்றன. Public access — "Sri Lanka Survey Department Web Map" — online + free for non-commercial use.
இந்த மூன்று technologies (GPS + GIS + RS) ஒன்றோடு ஒன்று integrate ஆவதன் மூலம் modern geo-spatial intelligence — agriculture, disaster, urban planning, military, navigation அனைத்தையும் — புதிய level-க்கு உயர்த்தியுள்ளன. "Where?" என்ற கேள்விக்கு 21st century-இல் accurate, real-time, layered answer கிடைக்கிறது.
🔥 மீட்டல் மையம்
பரீட்சைக்கு முன் இறுதி ஒரு நிமிடம் — மறக்கக்கூடாதவை மட்டும்.
- <b>படம் = </b>புவியின் ஒரு பகுதியை → தட்டையான தாளில் → அளவுத்திட்டத்தில் → குறியீடுகளால் காட்டுவது.
- <b>4 கூறு:</b> title · scale · symbols/key · direction.
- <b>2 வகை:</b> கருப்பொருட் (ஒரே விடயம்) · இடவிளக்கப் (எல்லா அம்சம்).
- <b>SL Topographic Series:</b> 92 sheets · 5′×5′ each · ~9km×9km · scale 1:50,000.
- <b>1:50,000 அர்த்தம்:</b> 1 cm map = 500 m ground; 2 cm = 1 km; 1 cm² = 0.25 km².
- <b>Scale 3 வடிவம்:</b> Statement (1 cm = 0.5 km) · R.F. (1:50,000) · Linear bar (shrink-proof).
- <b>நிற்கள் — நினைவு:</b> நீ-நீர், பச்-பயிர், சிவ-செயற்கை, கபில-contour. மஞ்சள்=தோட்டம்; கறுப்பு=புகையிரத/குடியிருப்பு.
- <b>3 வடக்கு:</b> TN (உண்மை, geographic axis) · MN (காந்த, compass needle) · GN (grid, map lines). SL declination ~2°W.
- <b>5 படிகள் வாசிப்பு:</b> title+sheet → scale → adjacent sheets → key → grid+north → முகம்.
- <b>நவீன tech:</b> GPS (24+ satellites, 1-10m accuracy) · GIS (layered DB + analysis) · RS (Landsat/Sentinel satellite imagery).
அலகின் முதுகெலும்பு — கருத்துக்களும் தொடர்புகளும்.
- <b>படம் கூறுகள் — விரிவாக:</b> title (எதை), scale (size), symbols (legend with colors + lines + points + areas), direction (north arrow + grid lines). இவை இல்லாமல் = வெறும் சித்திரம்.
- <b>Scale கணக்கு:</b> 1:50,000 → 1 cm = 50,000 cm = 500 m = 0.5 km. தூரம் linear; பரப்பு = linear². 1 cm² = (0.5 km)² = 0.25 km². 4 cm² = 1 km². மிக சாமான்ய தவறு = "1 cm² = 1 km²" (4× over-estimate).
- <b>Scale 3 forms ஒப்பீடு:</b> Statement = language-specific, படம் shrink-இல் தவறு. R.F. = universal, language-independent, but shrink-இல் தவறு. Linear bar = visual, shrink-proof. Topographic maps-இல் all three printed.
- <b>SL Sheet Series:</b> 92 sheets (5′×5′ grid). Survey Department of Sri Lanka (SDSL, Kirulapone Colombo) தயாரிப்பு. Sheet numbering = row+column. Margin-இல் adjacent sheet numbers (N/S/E/W/NE/NW/SE/SW). British colonial Survey heritage — 19-ம் நூற்றாண்டு ஆரம்பம். தற்போதைய technology = GPS+GIS+RS.
- <b>Topographic Map நிறக் குறியீடு:</b> நீலம் (நீர் — ஆறு/ஓடை/வெவ்/கடல்) · பச்சை (பயிர்/நெல்) · சிவப்பு (செயற்கை — A/B/C class வீதி, பாடசாலை, கோயில், நிர்வாக எல்லை) · கறுப்பு (புகையிரத, குடியிருப்பு, text) · கபில/Brown (contour — index every 5th thicker, dam) · மஞ்சள் (தோட்டம் — தென்னை/தேயிலை/இறப்பர், சிறு வீதி).
- <b>Point symbols:</b> ▲ trig station · × battle site · pagoda Buddhist · கோயில் Hindu · crescent Mosque · cross Church · PO post office · school building · double curve bridge.
- <b>3 வடக்கு — விரிவாக:</b> TN = geographic axis (Pole star); MN = magnetic compass needle (currently Canadian Arctic, drifting to Russia); GN = map grid orientation (depends on projection). TN↔MN angle = magnetic declination (SL ~2° West, annual change ~5 arc-min). TN↔GN = grid convergence (small, often <1°). Field navigator must convert compass MN reading + declination → map TN/GN. Adam's Peak hike 10 km × 2° declination error = 350 m lateral drift = ஆபத்து.
- <b>5 படிகள் வாசிப்பு:</b> (1) Title + sheet number (மேல்) → சரியான sheet கொண்டுள்ளோமா. (2) Scale (கீழ்) → distance/area calculations. (3) Adjacent sheet index (4 margins) → field continuation. (4) Key/legend → color+symbol meaning. (5) Grid + North arrow → direction + 4/6-fig grid reference. பின் முகம் வாசிக்கலாம். ஓரம் → முகம் என்ற கொள்கை.
- <b>GPS — விரிவாக:</b> 1973 US DoD; 30+ satellites @ 20,200 km altitude; 4 satellites + time delay → position. Civilian 1-10m, military sub-metre. Alternatives: GLONASS (Russia), Galileo (EU), BeiDou (China). தற்போது smartphones, vehicles, ships, planes — அனைத்தும் GPS.
- <b>GIS — விரிவாக:</b> Layered database — roads, rivers, soil, climate, population, schools — separate layers. Overlay queries: "flood zone + schools" अल्लது "paddy + irrigation + below 2km". Software: ArcGIS (commercial), QGIS (free). SL — Survey Dept, DMC, UDA உபயோகம்.
- <b>RS — விரிவாக:</b> Satellite/aircraft sensors → multispectral imagery. Landsat (USA 1972), Sentinel (EU Copernicus), IRS (India), Worldview (commercial 30cm res), SAR radar (cloud-penetrating). பயன்: agriculture (NDVI), disaster (flood/landslide), forest, climate, coastal, urban planning, mineral exploration.
பரீட்சைக்கு முந்தின இரவு முழு அலகையும் ஓட்டிப் பார்.
- <b>அலகின் வரிசை:</b> Map definition → 4 elements → 2 types (thematic/topographic) → SL 1:50,000 series (92 sheets) → scale (3 forms + calc) → 3 norths → colors → 5-step reading → GPS+GIS+RS.
- <b>மறக்காத எண்கள்:</b> SL = 92 topographic sheets · 5′×5′ each · ~9 km × 9 km ground · scale 1:50,000 · 1 cm = 500 m · 2 cm = 1 km · 1 cm² = 0.25 km² · current SL magnetic declination ~2°W · GPS = 24+ satellites @ 20,200 km · 1° = 60′ கலை · 1′ = 60″ விகலை.
- <b>எளிதில் தவறும் ஜோடிகள்:</b> (1) Thematic = ஒரே விடயம்; Topographic = எல்லாம். (2) 1:50,000 அர்த்தம் = 1 unit map : 50,000 units ground (NOT "50,000 cm map"). (3) 1 cm² ≠ 1 km² — square the linear ratio. 1 cm² = 0.25 km². (4) TN ≠ MN ≠ GN — மூன்று வேறுபட்ட வடக்கு. (5) Linear scale = shrink-proof; R.F./Statement scale = shrink-இல் தவறானது. (6) Red = வீதி (NOT வீடு). Black = புகையிரத/குடியிருப்பு (NOT எல்லை — அது red). (7) GPS = position fixing; GIS = data analysis; RS = imagery — மூன்றும் வேறு role.
- <b>நிற நினைவு உத்தி:</b> "நீ-நீர், பச்-பயிர், சிவ-செயற்கை, கபில-கண்ட உயரம்" — repeat 5 times until automatic. இது guaranteed marks.
- <b>கட்டுரைக்குத் தயார்:</b> (1) Map definition + Thematic vs Topographic. (2) Scale + 3 forms. (3) SL 1:50,000 series + Survey Dept. (4) 3 norths + magnetic declination + field navigation. (5) Colors + 5-step reading procedure. (6) GPS/GIS/RS — modern tech roles.
- <b>SL specific facts:</b> Survey Department @ Kirulapone Colombo (since British colonial). SL covers 9.25 km per 5′ approx (sphere). 92 sheets cover Point Pedro (N) to Dondra (S), Mannar (W) to Sangamankanda (E). Field-day-out: Adams Peak (Sri Pada), Horton Plains, Knuckles Range — popular topographic sheet usage.
- <b>பரப்பு கணக்கு template:</b> 1:50k → 1 cm² = 0.25 km². 1:100,000 → 1 cm² = 1 km² (1 cm = 1 km). 1:25,000 → 1 cm² = 0.0625 km² (1 cm = 250 m). Linear ratio square செய்தால் area ratio. பரப்பு கேள்வி வந்தால் first calculate cm² of shape, then × (linear scale)².
- <b>GPS+GIS+RS — quick recap:</b> GPS = "எங்கே நான்" (where am I), GIS = "என்ன பல layers இருக்கின்றன இங்கே" (what overlaps), RS = "மேலிருந்து என்ன பார்க்கிறது" (what does sky see). Together = modern geo-intelligence.
